スイープ は、カーブを別のカーブに沿って掃引してソリッド フィーチャーを作成します。次の例では、円を、カーブしたパスに沿って掃引して溝を作成しています。
次の方法で、スイープ ソリッドを作成します。
- [作成] タブ > [ソリッド] パネル > [カーブから] > [スイープ] から、スイープ ソリッド ダイアログを表示します。
- ソリッドの 名前 を入力するか、デフォルトの名前を了解します。
- 軸 ドロップダウン リストからカーブを選択するか、カーブ / 図形データを選択
ボタンをクリックして、グラフィック ウィンドウでカーブを選択します。
注: カーブは平坦でなければなりません。
- 断面 ドロップダウン リストからカーブを選択するか、カーブ / 図形データを選択
ボタンをクリックして、グラフィック ウィンドウでカーブを選択します。
- タイプ (新規ベース ソリッド、追加、削除) を選択します。
- プレビュー をクリックして、形状を確認します。
- 軸 で指定したカーブに沿わないスイープになってしまった場合、終点からスイープ を選択して、もう一度 プレビュー をクリックします。それでもエラーが解決できない場合、下記のトラブルシューティングを参照してください。
- ソリッド ツールバーからダイアログを開いた場合、適用 をクリックして、フィーチャーをソリッドとしてプレビューします。フィーチャーが、カーブの「適切ではない側」に作成された場合、加工サイド変更 を選択して、もう一度 適用 をクリックします。
- OK をクリックします。
スイープ ソリッドのトラブルシューティング

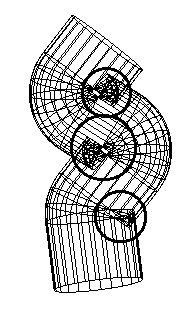

断面が大きすぎると、サーフェスが自己交差する可能性があります。カーブの両端から向きを変えてスイープしてもうまくいかない場合、スイープ ソリッドではなく、スイープ サーフェスを作成するようにします。次の例のような、サーフェス領域のオーバーラップは、断面が大きすぎることに起因しています。
