マシン デザイン チュートリアル － 3 軸フライス盤

このチュートリアルでは、単純な 3 軸フライス盤をデザインします。チュートリアルには、マシンの形状を定義するすべてのソリッドが含まれた .md ファイルを使用します。このチュートリアルでは、ソリッド同士のリレーションの構築のしかたについて学びます。(動作設定、リンク設定、トップ テーブルのリレーションなど)

動作設定

まず、Examples\Machine Design\Mill\3-Axis に保存されている 3axFerarriMachine Notcomplete.md ファイルを開きます。

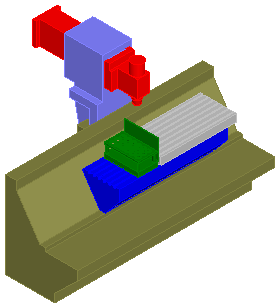

マシンの動作を設定します。最初の部位は、クイルです。パーツ ファイルで、クイルは単一のソリッドとして定義されています。パーツ ビュー と、グラフィック ウィンドウ(赤の箇所)に、quill が表示されています。

1. [マシン デザイン] タブ > [動作] パネル > [動作] を選択します。

   動作設定 ダイアログが表示されます。

2. ソリッド ドロップダウン リストから、quill を選択します。工具クイル セクションの、移動 +delta Y を有効にします。
3. 適用 をクリックして、このソリッドへの設定を保存します。
4. ソリッド ドロップダウン リストから、z_slide を選択します。工具クイル セクションの、移動 +delta Z を有効にします。
5. 適用 をクリックして、このソリッドへの設定を保存します。
6. ソリッド ドロップダウン リストから、x_slide を選択します。テーブル セクションの、移動 -delta X を有効にします。
7. 適用 をクリックして、このソリッドへの設定を保存します。
8. OK をクリックして、ダイアログを閉じます。

リンク設定

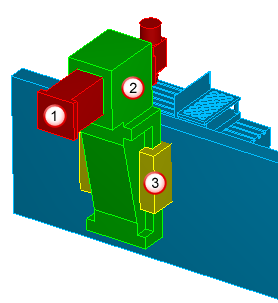

次に、ソリッド同士の、親と子のリレーションを設定します。次では、最初に設定するリンクを示しています。マシンは、column_base の主動部(親)です。この column_base は、z_slide の主動部(親)です。さらに、この z_slide は、quill の主動部(親)です。column_base が動くのにあわせて z_slide も動きます。また、z_slide が動くと、quill も動きます。

quill z_slide column_base

1. [マシン デザイン] タブ > [コンフィギュレーション] パネル > [リンク設定] を設定します。

   リンク設定 ダイアログが表示されます。

2. ソリッド 1 (主動部) ドロップダウン リストから、machine を選択します。ソリッド 2 (従動部) ドロップダウン リストから、column_base を選択します。これにより、machine を、column_base の主動部(親)に設定します。
3. 適用 をクリックして、リレーションを保存します。
4. 手順 2 と 3 の要領で、次のように設定します。
   1. column_base を、z_slide の主動部(親)に設定
   2. z_slide を、quill の主動部(親)に設定
   3. machine を、base の主動部(親)に設定
   4. base を、x_slide の主動部(親)に設定
   5. x_slide を、top_table の主動部(親)に設定
   6. x_slideを、tool_storage の主動部(親)に設定
   ヒント: 上の順序で設定する際、矢印ボタンを使用して、従動部 のソリッドを 主動部 にすばやく移動させることができます。

   マシン階層は、次のようになります。



5. OK をクリックして、ダイアログを閉じます。

ストックの取り付けポイントを定義

次に、このマシンを FeatureCAM でシミュレーションする際に、ストックを取り付けるトップ テーブルを定義します。

1. [ホーム] タブ > [作成] パネル > [UCS] を選択します。

   UCS ダイアログが表示されます。

2. 新規 をクリックします。

   新規 UCS ダイアログが表示されます。

3. 新規 UCS ダイアログを、次のように設定します。
   1. 名前 に、UCS2 を入力します。
   2. UCS から作成 を選択します。
   3. ドロップダウン リストから、ストック を選択します。
   4. OK をクリックして、新規 UCS ダイアログを閉じます。
4. UCS ダイアログの 現在の UCS ドロップダウン リストから UCS2 が選択されていることを確認して、移動 をクリックします。

   移動 ダイアログが表示されます。

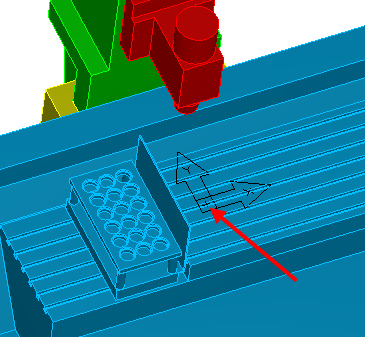

5. 軸に沿って移動 セクションの Z に、100 を入力します。これにより、次のようにトップ テーブルの最上部に配置します。



6. OK をクリックして了解し、ダイアログを閉じます。
7. 閉じる をクリックして、UCS ダイアログを閉じます。
8. [マシン デザイン] タブ > [コンフィギュレーション] パネル > [トップ テーブル] を選択します。

   トップ テーブル ダイアログが表示されます。

9. トップ テーブル ダイアログを、次のように設定します。
   1. ソリッド ドロップダウン リストから、top_table を選択します。
   2. 既存の UCS を選択します。
   3. 既存の UCS ドロップダウン リストから、UCS2 を選択します。
   4. OK をクリックして了解し、ダイアログを閉じます。

スピンドルの取り付けポイントを定義

次に、スピンドルとクイルをメイトさせる位置を定義します。

1. [ホーム] タブ > [作成] パネル > [UCS] を選択します。

   UCS ダイアログが表示されます。

2. 新規 をクリックします。

   新規 UCS ダイアログが表示されます。

3. 新規 UCS ダイアログを、次のように設定します。
   1. 名前 に、UCS3 を入力します。
   2. 作成して、アライメント ウィザードを使用 を選択します。
   3. OK をクリックします。

      UCS をアライン ウィザードが表示されます。

4. 回転サーフェス を選択して、次へ をクリックします。

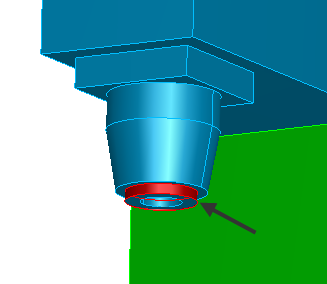

5. サーフェス ドロップダウン リストから、クイル ソリッドの face_31 を選択します。(図を参照)



6. 完了 をクリックして保存し、ウィザードを閉じます。
7. 閉じる をクリックして、UCS ダイアログを閉じます。

   この新規 UCS が、スピンドルのメイティング ポイントになります。

8. [マシン デザイン] タブ > [工具] パネル > [工具位置設定] を選択します。

   工具位置設定 ダイアログが表示されます。

9. 工具位置設定 ダイアログを、次のように設定します。
   1. 工具位置設定 タブを選択します。
   2. ソリッド ドロップダウン リストから、quill を選択します。
   3. 既存の UCS を選択します。
   4. 既存の UCS ドロップダウン リストから、UCS3 を選択します。
   5. OK をクリックして了解し、ダイアログを閉じます。

新規マシンを保存

新規ファイルに、マシンを保存します。

1. [ファイル] > [名前を付けて保存] を選択します。
2. サンプル ファイルを上書きしてしまわないよう、新規名前でファイルを保存します。

新規マシンを使用

次の方法で、新規マシンを使用します。

1. .fm ファイルを開きます。
2. [ホーム] タブ > [パーツ プログラム] パネル > [セットアップ] を選択します。

   セットアップ ダイアログが表示されます。

3. シミュレーションするセットアップを選択して、編集 をクリックします。
   注: 割り出しや Turn/Mill パーツなどで複数のセットアップをシミュレーションする場合、マシン ファイルを、パーツの 1 つめのセットアップに関連付けなければなりません。
4. 次へ をクリックして、セットアップ － シミュレーション情報 ダイアログまで進みます。
5. 必要に応じて、オフセットを変更します。パーツ プログラム原点がパーツの最上部にある場合、通常、オフセットは マイナス Z となります。
6. 常にこれを使用 を選択して、新規マシン デザイン ファイルの保存場所を参照します。
7. 終了 をクリックして了解し、ウィザードを閉じます。
8. シミュレーション ツールバーの マシン シミュレーション を選択して、プレイ ボタンをクリックします。
