複数の加工開始点と始点

カーブを使用して、工程に複数の 加工開始点 と 始点 を指定することができます。

次の方法で、複数の加工開始点、または、始点を指定します。

1. 端点が加工開始点、または、始点を表すラインを作成します。
2. これらのラインを、カーブとして連接します。

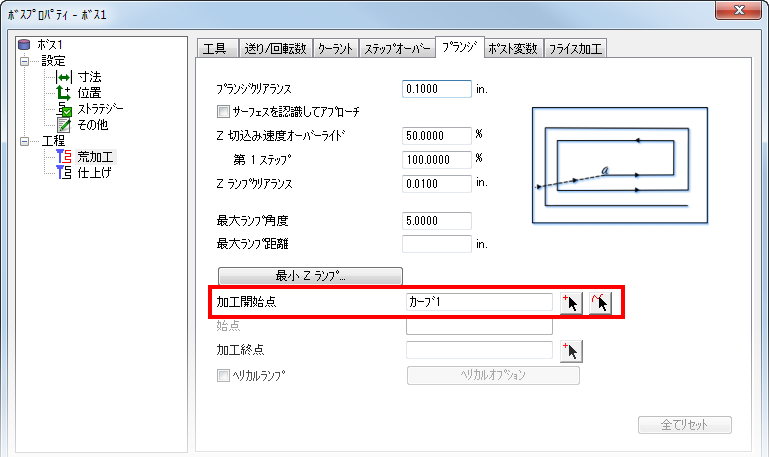

3. フィーチャー プロパティ ダイアログの プランジ タブで、作成したカーブを 加工開始点 、または、始点 に指定します。



例

次は、複数のカーブから作成した溝フィーチャーです。

FeatureCAM が指定した下孔位置は、溝のエッジです。

すべての溝の下孔位置を変更する場合、各溝の中心に接触するカーブを作成して フィーチャー プロパティ ダイアログの プランジ タブで、作成したカーブを 加工開始点 に指定します。

これにより、工具は、溝のエッジからではなく中心から加工を開始します。
