コーナー リマシニング

リマシニングは、前の工程で削り残した領域を自動的に加工します。前の工程に使用した工具直径を指定すると、FeatureCAM は削り残した領域を自動的に決定して、ツールパスを生成します。

コーナー リマシニングは、 非接線サーフェス間に発生したコーナーをクリーンアップするためのストラテジーです。各コーナーのエッジは、トレース ラインと呼ばれます。ストラテジー ページのオプションを使用して、トレース ラインに対する方向を基準に加工することができます。

コーナー リマシニングには、次のオプションがあります。

• 平行 － トレース ラインをたどるコーナー ツールパスを作成します。



• 交差 － トレース ラインを横切るジグザグのコーナー ツールパスを作成します。



• 自動 － トレース ラインの低傾斜領域に 平行 ツールパス、急傾斜領域に 交差 ツールパスを作成します。



• マルチペンシル － トレース ラインをたどるコーナー ツールパスを作成します。平行 オプションと似ていますが、複数のトレース ラインの交点での処理が異なります。

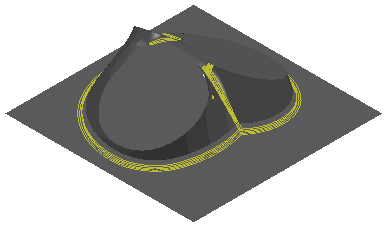

  平行：



  マルチペンシル：



注: 傾斜 タブを使用して、低傾斜領域のみにコーナー ツールパスを作成することも可能です。

コーナー検出角度 － 指定の角度より小さいコーナーだけを検出します。

コーナー リマシニングに用いる工具の直径は、以前の工程で使用した工具 よりも小さくなければなりません。
