新規フィーチャー － 加工方向ページ(Wire EDM)

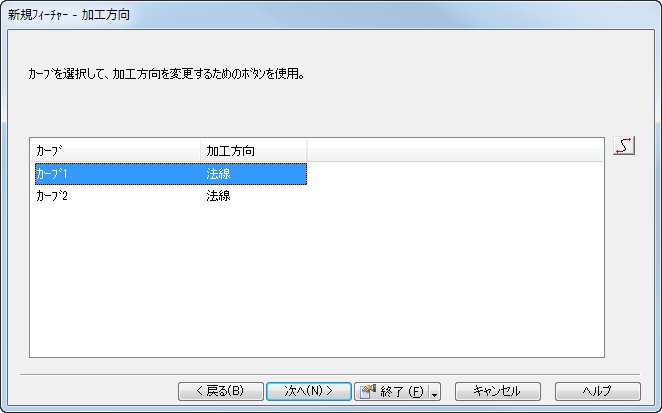

早送りフィーチャーでは、加工方向の指定が必要です。ウィザードの 新規フィーチャー － 加工方向 ページでこれを指定します。

次のようにページを設定します。

1. リストからカーブを選択して、そのカーブのデフォルトの加工方向を確認します。また、グラフィック ウィンドウで、青い矢印の向きを確認します。
2. 加工方向が適切な場合、次へ をクリックして 新規フィーチャー － 位置 ページを表示します。
3. カーブの加工方向を変更する場合、リストからカーブを選択して 加工方向を反転 ボタンをクリックします。

   グラフィック ウィンドウの矢印の向きが逆になり、選択したカーブの 加工方向 が 法線 から 反転 に変化します。

4. 次へ をクリックして、新規フィーチャー － 位置 ページを表示します。
