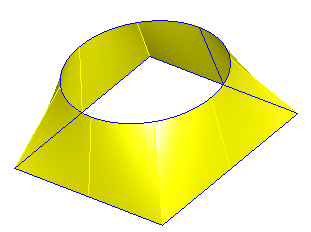

新規フィーチャー ウィザードのこのページは、ルールド サーフェスからの 4 軸 Wire EDM フィーチャー作成を補助します。サーフェス モデル、ソリッド モデルの両方で使用することができます。ダイアログへの入力時、モデル内のすべてのルールド サーフェスのエッジが青で表示されます。
次のようにページを設定します。
- サーフェス上のカーブを選択
ボタンをクリックします。ダイアログが最小化されます。 - フィーチャーの 上端 カーブを順番に選択します。
- 選択し終わったら、ダイアログのアイコンをクリックします。
- プレビュー をクリックして確認します。
- 次へ をクリックして、ウィザードを完了します。
- カーブを選択すると、ダイアログのリストにルールド サーフェスが表示されます。このリストは、サーフェスの名前、選択されているバウンダリーの数、カーブが反転されているかどうかを示します。リストから選択したアイテムに対するオプションもあります。
－ 選択したバウンダリーを削除します。
－ 選択したバウンダリーを 1 つ上の位置に移動します。
－ 選択したバウンダリーを 1 つ下の位置に移動します。
－ サーフェスの他のバウンダリーを選択します。
－ 選択したカーブの方向を反転します。 FeatureCAM はカーブの方向を自動的に設定するため、このオプションが必要になることはあまりありません。
さらに、次のオプションがあります。
対応する下端カーブを表示 － 選択した各カーブに対応する下端カーブを表示します。
処理後にサーフェスを非表示 － ウィザードの終了時、使用したサーフェスを表示しないようにします。
