フィレット はコーナー ブレンドの 1 種ですが、2 つのサーフェスが実際に交差していなければなりません。また、ブレンドできるサーフェスの数(2 つだけ)にも制限があります。コーナー ブレンドは、2 つから 4 つのサーフェスをブレンドできる方法です。この方法を使用するにはサーフェス上でのカーブの作成とその接線性を学習しなければなりませんが、概念さえ理解すれば複雑なブレンドの作成も可能になります。
2 つのサーフェスをブレンド

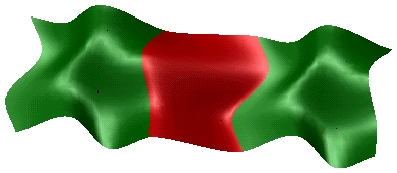

次の例は、2 つのサーフェスのブレンドです。このブレンド サーフェスを作成するには、各サーフェス上にカーブがなければなりません。
3 つのサーフェスをブレンド

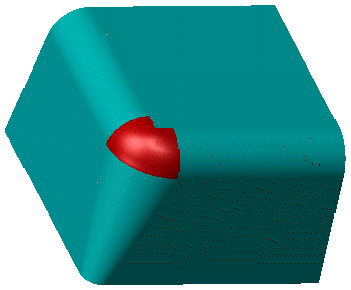

次の例は、3 つのサーフェスのブレンドです。このブレンドは、「スーツケース フィレット」を作成するのに用いられます。スーツケースのコーナーのような、3 つのフィレットの交差を作成します。3D モデリングでフィレットを作成する場合、カーブは、通常、自動的に検出されます。
4 つのサーフェスをブレンド
次の例は、4 つのサーフェスのブレンドです。これも、「スーツケースフィレット」です。この場合、サーフェスの 1 つはフィレットではありません。
このサーフェスには、カーブを指定しなければなりません。4 つのサーフェスのブレンドは、次のように 4 つの異なるサーフェス同士をブレンドするのにも用いることができます。
