コネクタは、ファクトリの床でコンポーネントをアセンブルしやすくするために使用されます。コネクタにより、各コンポーネントの特定の点の間でスナップが可能になり、コネクタ ポイントの軸に基づいてコンポーネントを整列できます。コネクタ ポイントは、次に作成できます。
- 平面
- 頂点
- 中点
- 端点
- 穴の中心点
- 作業点
- 作業平面
コネクタをモデルに配置するには、次の手順を実行します。
- リボンで、
[アセット ビルダー]タブ
[作者]パネル
[コネクタを定義]
の順にクリックします。

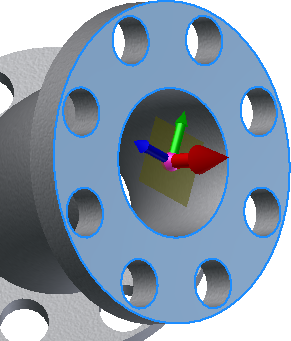

- コンポーネント上の平面、頂点、中点、端点、穴の中心点、作業点、または作業平面を選択できます。選択した点にコネクタ ポイントの座標系が表示されます。
- 座標系の赤い軸は、プラン ビューから見たときの(上から見下ろしたときの)オブジェクトの X 方向を表します。これは、接続が実行される方向です。
- 緑の軸は、接続の側面を表します。
- 青い軸は、接続の上側を表します。
- オプション: 異なるコネクタ ポイントを指定するには、座標系の原点の球をクリックして新しい位置を選択します。
- オプション: X 方向を既存のエッジまたは面と揃えるには、座標系の赤い軸をクリックして、整列するエッジまたは面を選択します。
- オプション: 座標系の軸を反転するには、赤い矢印のどこかを右クリックして、ポップアップ コンテキスト メニューから[軸を反転]を選択します。座標系を反転すると、接続する方向が変更されます。また、赤い矢印を一度クリックしてハイライトさせてから、それをもう一度クリックしてその方向を反転することもできます。
- 接続点を作成してコマンドを実行するには、トライアドまたはグラフィックス ウィンドウのどこかを右クリックして、右クリック メニューから[OK]を選択します。接続点は、緑の球として表示されます。 また、コネクタにカスタム色を割り当てることができます。
- 必要に応じて、追加のコネクタ ポイントの作成を続けます。
コネクタにカスタム色を割り当てるには

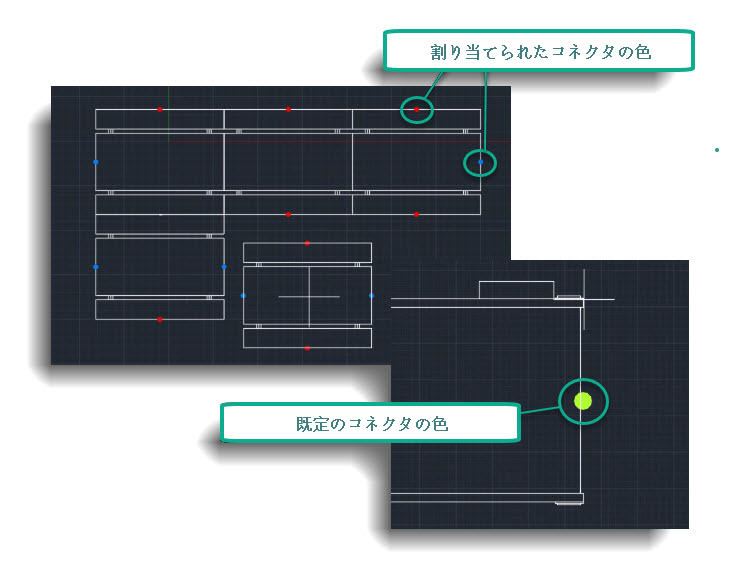

コネクタにカスタム色を割り当てると、ファクトリ レイアウトにアセットを配置する際に、すばやく特定し、アセット間の接続を一致させることができます。
アセットのコネクタを配置して定義すると、Inventor モデル ブラウザからこれらのコネクタにカスタム色を割り当てることができます。
色を指定するには:

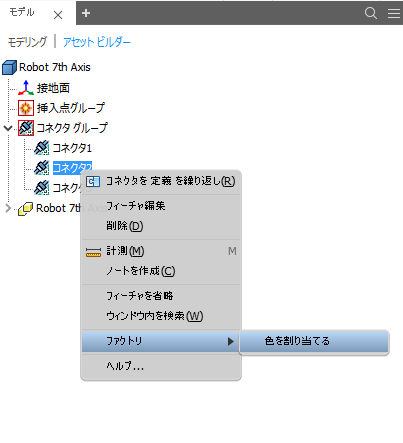

- Inventor モデル ブラウザで右クリックして、右クリック メニュー オプションのリストを表示します。
- [ファクトリ]メニュー オプションを展開して、[色を割り当て]を選択します。

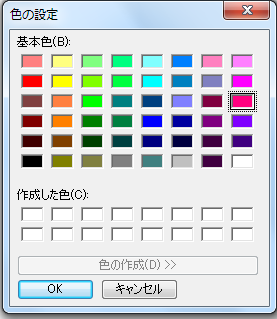

- カラー パレットから色を選択してコネクタに割り当てます。既定のコネクタの色は緑です。
- [OK]をクリックします。
- [保存]をクリックして、[アセット ブラウザ]にパブリッシュします。
- コネクタを削除するには、Inventor モデル ブラウザのコネクタを右クリックし、右クリック メニューから[削除]を選択します。
ヒント: また、[Ctrl]キーを押したまま色を割り当てる先のコネクタを選択すると、一度に複数のコネクタにカスタム色を割り当てることができます。コネクタを選択した後、すべてのコネクタに色を割り当てるには、カラー パレットから色を選択します。
カスタマイズされたコネクタの色は、以降のセッション全体で維持されます。AutoCAD Factory では、レイアウトにアセットを配置または接続すると、これらのカスタム アセット コネクタの色で表示されます。
