コンポーネント モードの場合に、[Ctrl]と[Shift]キーを押しながら移動ツール(Move Tool)、回転ツール(Rotate Tool)、またはスケール ツール(Scale Tool)マニピュレータをドラッグして(またはこれらがアクティブな場合に[Ctrl]と[Shift]キーを押しながら画面上の任意の場所を中マウス ボタンでドラッグして)、エッジ
トランスフォーム コンストレイント(Edge > Transform Constraint)をアクティブにすることができます。
また、ツール設定(Tool Settings)のトランスフォーム コンストレイント(Transform Constraint)を使用してアクティブにすることもできます。
ポリゴン コンポーネントをエッジに沿ってスライドするには
- ポリゴン メッシュでスライドするコンポーネントを選択します。
[Shift]キーを押しながら頂点を選択するか、頂点をダブルクリックして、エッジ ループ全体を選択することができます。「エッジ ループを選択する」を参照してください。
- ツールボックスでトランスフォーム ツールをダブルクリックします。
- 表示されるツール設定(Tool Settings)のトランスフォーム コンストレイント(Transform Constraint)ドロップ ダウンメニューからエッジ(Edge)を選択します。
注: ポリゴン サーフェスに沿ってコンポーネントを変換することもできます。詳細については、「サーフェスに沿ってポリゴン コンポーネントを移動する」を参照してください。
- 次のいずれかを実行します。

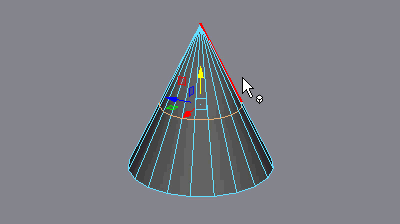

- 移動(Move)ツール マニピュレータを使用して、接続されたエッジに沿ってコンポーネントをスライドします。

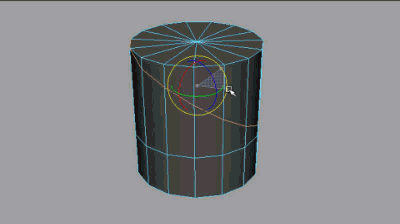

- 回転(Rotate)ツール マニピュレータを使用して、コンポーネント ループをスライドします。
- スケール(Scale)ツール マニピュレータを使用して、コンポーネント ループをスライドします。
- 移動(Move)ツール マニピュレータを使用して、接続されたエッジに沿ってコンポーネントをスライドします。
- コンストレイントせずにコンポーネントをトランスフォームするには、ツール設定(Tool Settings)またはモデリング ツールキット(Modeling Toolkit)ウィンドウのトランスフォーム コンストレイント(Transform Constraint)ドロップダウン メニューからオフ(Off)を選択します。
ヒント: 最後の選択を切り替えるには、モデリング ツールキット(Modeling Toolkit)でトランスフォーム コンストレイント
ボタンを中マウス ボタンでクリックします。
エッジのスライド ツール(Slide Edge Tool)を使用してポリゴン エッジをスライドする
エッジ専用の操作を行っている場合は、エッジのスライド ツール(Slide Edge Tool)を使用して、隣接エッジに沿ってエッジを移動することもできます。この方法の場合は、スナップ(Snapping)オプションや、相対(Relative)または絶対(Absolute)オプションを追加で実行することができます。
エッジのスライド ツール(Slide Edge Tool)を使用してポリゴン エッジをスライドするには
- ポリゴン メッシュでスライドするエッジを選択します。
[Shift]キーを押してエッジを選択するか、ダブルクリックしてエッジ ループ全体を選択します(「エッジ ループを選択する」を参照)。シンメトリ(Symmetry)を使用してエッジを選択することもできます。
- メッシュ ツール > エッジのスライド ツール(Mesh Tools > Slide Edge Tool) > >
を選択します。
- 選択したエッジをスライドするには中マウス ボタンを押しながらドラッグします。
選択したエッジに接続されている頂点が、共有の垂直エッジに沿って移動します。
ヒント: [Shift]キーを押し、エッジ/エッジ ループをそれぞれの頂点法線に沿って移動します。ヒント: シンメトリ(Symmetry)が有効な場合は、対称軸で対応するエッジが逆に移動します。
