冷媒出口を設定して、冷却管のパスを定義することができます。

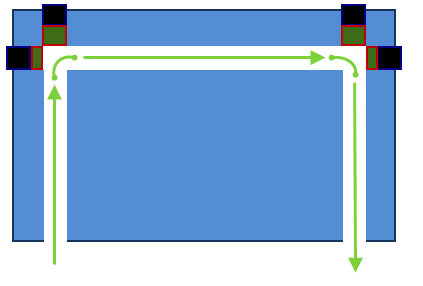

多くの場合、解析のために提供される CAD 図面は金型の加工にも使用されます。このような場合、冷却管は金型全体を通過でき、他の冷却管と交差する穴として表されます。金型が製造されるとき、これらの穴の端では、冷媒が冷却管全体を流れるようにプラグが使用されます。
この冷却管をモデリングするときは、冷却管のプラグを含める代わりに、冷媒の入口と出口の両方を指定すると、パスが自動的に決定されます。
注: ビーム要素で構成される冷却回路が他の冷却管と交差しない 1 穴の場合、出口を指定する必要はありません。
冷却管の行き止まりは表したままにすることをお勧めします。冷媒はこれらの領域で停滞し、成形プロセスが進むと温まります。解析では、より正確な結果を得るために、これが考慮されます。
