CAD ジオメトリをインポートして金型メッシュ ツールを使用する

CAD ジオメトリをインポートして金型メッシュ ツールを使用する操作が有効なのは、順序に冷却(FEM)が含まれている場合のみです。

1. 金型用の CAD ジオメトリをインポートします。
2. 金型に正しいプロパティを割り当てるには
   1. 金型を選択し、
   2. 選択部分を右クリックします。
   3. [プロパティ タイプの変更]を選択します。

      または、[スタディ]パネルで[金型構成部品を作成]を右クリックするかダブルクリックし、[CAD 金型構成部品を追加] (図 1 の 2 番)を選択することもできます。



      図 1: スタディ パネル内の[金型構成部品を作成]オプション

3. ([メッシュ]タブ > [メッシュ]パネル > [金型メッシュ])をクリックします。

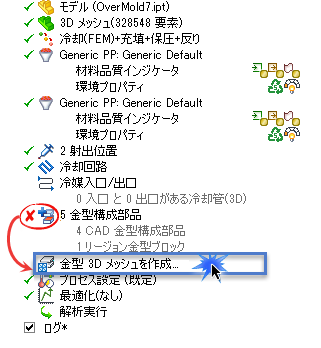

   [金型構成部品]が選択されていない場合は、[スタディ]パネルで[金型 3D メッシュを作成]をダブルクリックすることもできます(図 2 参照)。

図 2: [金型 3D メッシュを作成]

メッシュ パラメータは自動的に設定されますが、カスタマイズすることもできます。主に操作するパラメータはグローバル エッジ長です。
