領域の再メッシュ: ノードのプレビュー

Dual Domain 成形品の領域を再メッシュするとき、メッシュに対する変更を適用する前に、その変更の効果をプレビューできるようになりました。

領域を選択してから [メッシュ]タブ > [メッシュ修復]パネル > [領域の再メッシュ]をクリックし、新しいエッジ長を入力するか、再メッシュ パネルの新しい[スケール]スライダを使用して値を調整することにより、新しいエッジ長を定義します。変更されたメッシュが、成形品上にオーバーレイ表示されます。

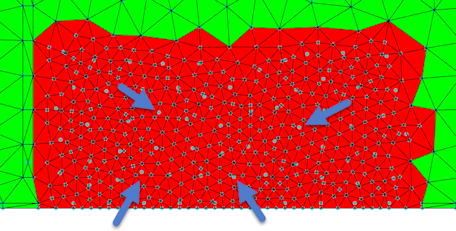

このオーバーレイ画像により、変更を適用する前に新しいメッシュを確認できます。元のメッシュは、通常、新しいメッシュ ノードに対応していない大きなノード点によって表されます。これら 2 つのノード セットにより、変更されるエッジ長の効果をより直接的に視覚化できます。
