拘束と減衰を適用する

1. パーツ ツリーで、[サブケース]の下の[拘束]を右クリックし、[新規作成]を選択します。

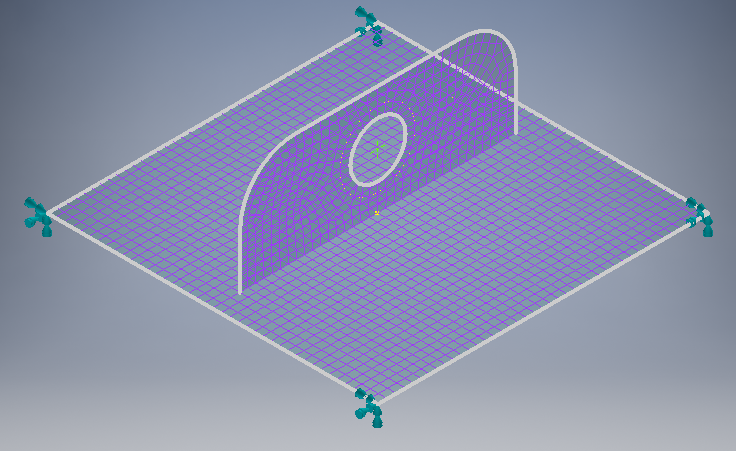

2. 拘束の名前を「コーナー固定」に変更し、図に示すように 4 つのコーナーを選択します。

3. [タイプ] を [構造]に変更し、リストで右側のサブケースが選択されていることを確認します。
4. 既定の設定を受け入れ、[OK]をクリックして拘束を定義します。

   既定では拘束は[固定]条件に設定されるため、選択した表面上の 6 つのすべての接点の自由度は拘束されます。

5. 再度、ツリー表示で[サブケース]の下位の[拘束]を右クリックして、[新規作成]を選択します。
6. 拘束の名前を「構造拘束」に変更します。

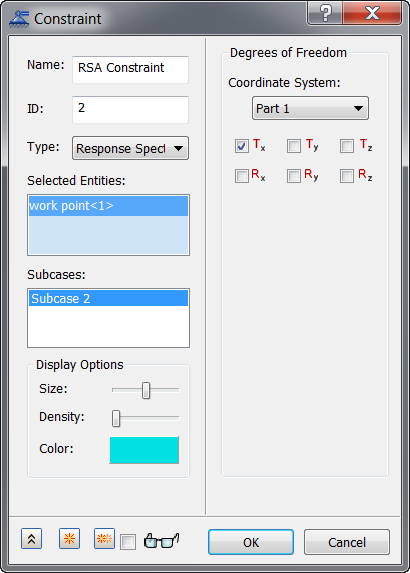

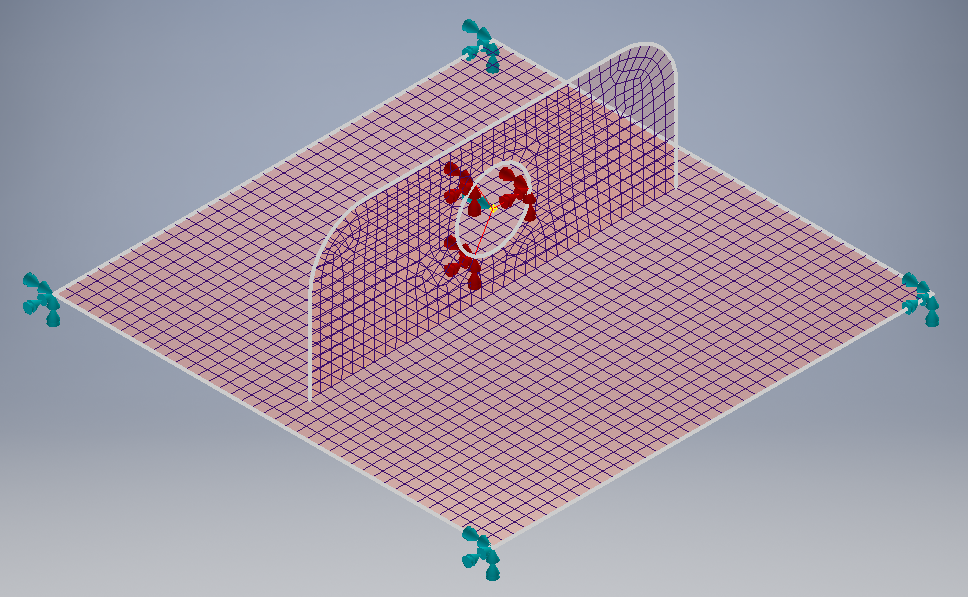

7. パーツ上で、穴の中心に配置されている作業点を選択し、次に[拘束]ダイアログ ボックスで[タイプ]を[応答スペクトル]に設定し、他の方向をすべて自由に設定することによって T_x 方向のみを拘束します。

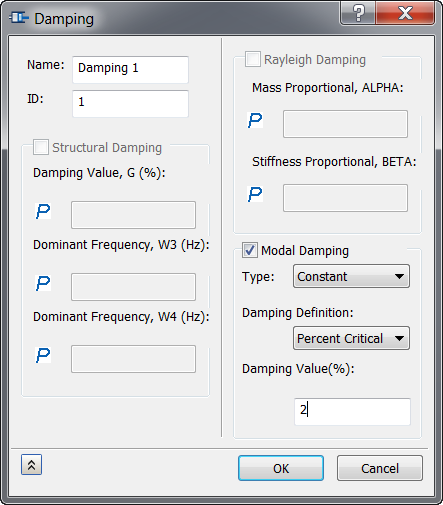

8. パーツ ツリーで、[サブケース]の下位の[減衰 1]をダブルクリックして、[減衰]ダイアログ ボックスを開きます。
9. [モーダル減衰]領域で、[タイプ]が[拘束]に設定され、[減衰定義]が[臨界パーセント]に設定されていることを確認します。
10. [減衰値(%)]に 2 と入力し、[OK]をクリックします。
