解析と単位を設定する

1. パーツを右クリックし、[新規解析]を選択します。解析の[タイプ]を[衝撃/応答スペクトル解析]に設定します。
2. [出力コントロール]タブで、[変位]、[速度]、[加速度]、および[応力]を選択します。

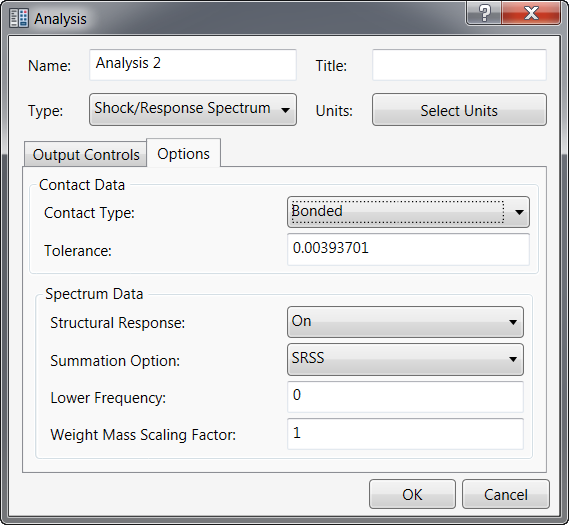

3. [オプション]タブに[スペクトル データ]セクションがあり、この解析タイプ特有のオプションがあることに注意してください。それらのオプションを、下図のように設定します。

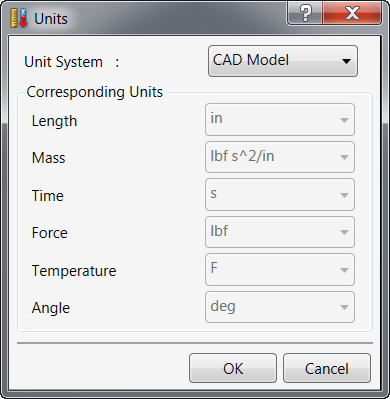

4. [ツール]メニューで、[ドキュメントの設定] > [単位]をクリックします。[長さ]の単位をインチに設定し、[質量]の単位を lbmass に設定します。これらは、既定の単位になります。

   便利な点として、[単位]を右クリックして > [編集]を選択することによって、パーツ ツリー上で解析の単位を設定することもできます。
