Advance Steel Revit Extension を使用すると、レベル、鉄骨梁、プレート、木材、コンクリート要素、グレーチング、一部の接合要素、一部の梁やプレート フィーチャといった、さまざまな要素を Revit と Advance Steel との間で交換できます。
Advance Steel は、使いやすい Steel Detailing アプリケーションを必要とする構造エンジニアや鉄骨ディテーラー向けのツールです。 Advance Steel には専用のモデリング オプションとディテーリング オプションが用意されているため、ディテーリングやドキュメントを自動処理することによって時間を短縮し(BOM)、プロジェクト作成時の生産性を向上させることができます。
Advance Steel Revit Extension の主な目的は、構造モデル(梁、柱、プレート、構造コンクリート要素)を他のソフトウェアから Advance Steel に読み込み、自動的に製造データを生成することです。
交換されるファイル形式
Extension では主に .smlx (鉄骨マークアップ言語)形式を使用しますが、IFC、CIS/2、PSS、SDNF などの形式もサポートされています。
交換される要素(.smlx)
Revit と Advance Steel 間ではさまざまな要素を相互に交換できます。交換できる要素としては、レベル、鉄骨梁、プレート、木材、コンクリート要素、グレーチング、一部の接合要素、一部の梁フィーチャ、一部のプレート フィーチャを挙げることができます。要素の交換は、各アプリケーション(Revit と Advance Steel)の機能範囲と制限事項によって異なります。交換される要素の詳細については、下のテーブルを参照してください。
| クラス | オブジェクト タイプ | REVIT から ADVANCE STEEL | ADVANCE STEEL から REVIT |
|---|---|---|---|
| 一般 | レベル |
|
|
| 通芯 |
|
|
|
| 鉄骨梁 | 梁 |
|
|
| 柱 |
|
|
|
| 複合梁 | X |
|
|
| 溶接梁 | X |
|
|
| テーパ梁 | N/A |
|
|
| 曲り梁 |
|
|
|
| ポリ梁 | N/A |
|
|
| 折り曲げ梁 | N/A | X | |
| アルミニウム梁 | X |
|
|
| プレート | 長方形プレート |
(AS-Revit-AS)
|
|
| ポリゴン プレート |
(AS-Revit-AS)
|
|
|
| 円形プレート |
(AS-Revit-AS)
|
|
|
| 折り曲げプレート | N/A |
|
|
| ねじりプレート | N/A |
|
|
| 円錐形の折り曲げプレート | N/A |
|
|
| 木材 | 木材梁 |
|
|
| コンクリート要素 | 壁 |
|
|
| ポリゴン壁 |
|
|
|
| スラブ |
|
|
|
| ポリゴン スラブ |
|
|
|
| コンクリート梁 |
|
|
|
| コンクリート曲り梁 |
|
|
|
| コンクリート柱 |
|
|
|
| 独立基礎 |
|
|
|
| 布基礎 |
|
|
|
| グレーチング | 標準グレーチング | N/A |
|
| バー グレーチング | N/A |
|
|
| 可変グレーチング、長方形 | N/A |
|
|
| 可変グレーチング、ポリゴン | N/A |
|
|
| 接合要素 | ボルト | X | X |
| アンカー | X | X | |
| 剪断スタッド | X | X | |
| 溶接 | N/A | X | |
| 穴 |
(AS-Revit-AS)
|
(プレート上のみ)
|
|
| 梁フィーチャ | 短縮 |
|
X |
| 等高線 |
|
X | |
| 欠き込み | N/A | X | |
| 溶接準備 | N/A | X | |
| コーナー カット | N/A | X | |
| 欠き込み(Revit から) |
(短縮のみ)
|
N/A | |
| プレート フィーチャ | 短縮 | N/A |
|
| 等高線 | N/A |
(ポリゴンのみ)
|
|
| 溶接準備 | N/A | X | |
| コーナー カット | N/A |
|
|
| 構造解析結果 | Torsor (N,V,M) |
|
X |
| 凡例: | |
|---|---|
|
|
ソース アプリケーションに存在。ターゲット アプリケーションに読み込み済み(制限)。 |
| X | ソース アプリケーションに存在。ターゲット アプリケーションに読み込まれていない。 |
| N/A | ソース アプリケーションで使用不可。 |
|
(AS-Revit-AS)
|
Advance Steel から Revit に転送し、Revit から Advance Steel に再転送できるもの。 |
プレート
Advance Steel プレートは、プレート ファミリとして Revit に読み込まれます。
Revit にプレートを読み込むには、[設定]メニューで次の操作を実行する必要があります。
- [Import plates](プレートを読み込む)オプションをオンにします。
- [Import only structural elements (e.g. beams, columns, bracings,...)]オプションをオフにします。
これらのプレートは、プレート オブジェクトとして Advance Steel に読み込こみ直されます。

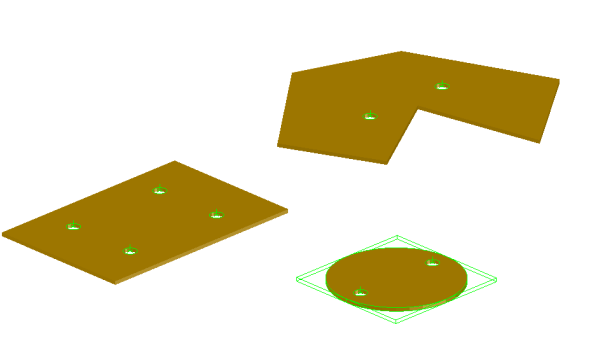

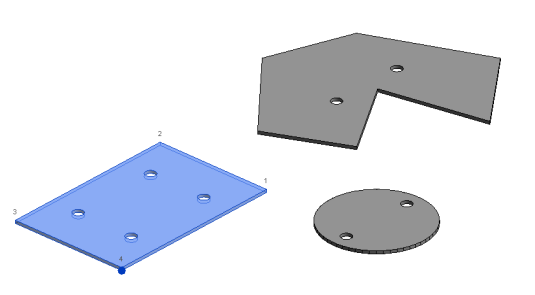

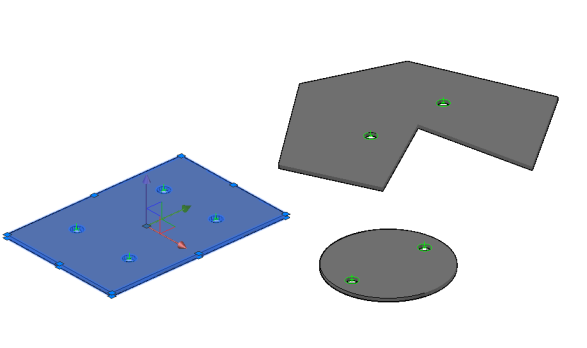

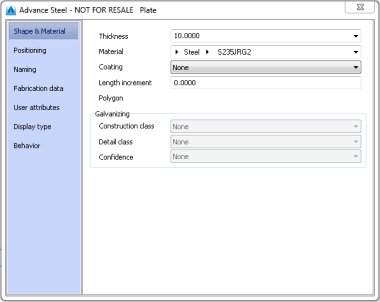

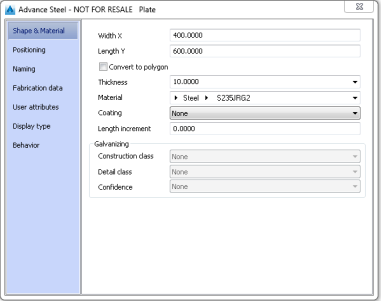

次の図は、長方形、ポリゴン、円形のプレートを含む Advance Steel のモデルを示しています。モデルは Revit に取り込まれた後、.smlx 形式で Advance Steel に取り込みなおされます。プレートは、プレート オブジェクトとして Advance Steel に読み込まれます。
| Advance Steel モデル |
|
| Revit モデル |
|
| Advance Steel モデル(.smlx で読み込み) |
|
梁
梁(直線状の梁と曲り梁)は Revit と Advance Steel 間で相互に取り込み可能です。Revit では、このオブジェクトは構造梁として読み込まれます。 Advance Steel では、梁として読み込まれます。
始端と終端の位置は保持されます。

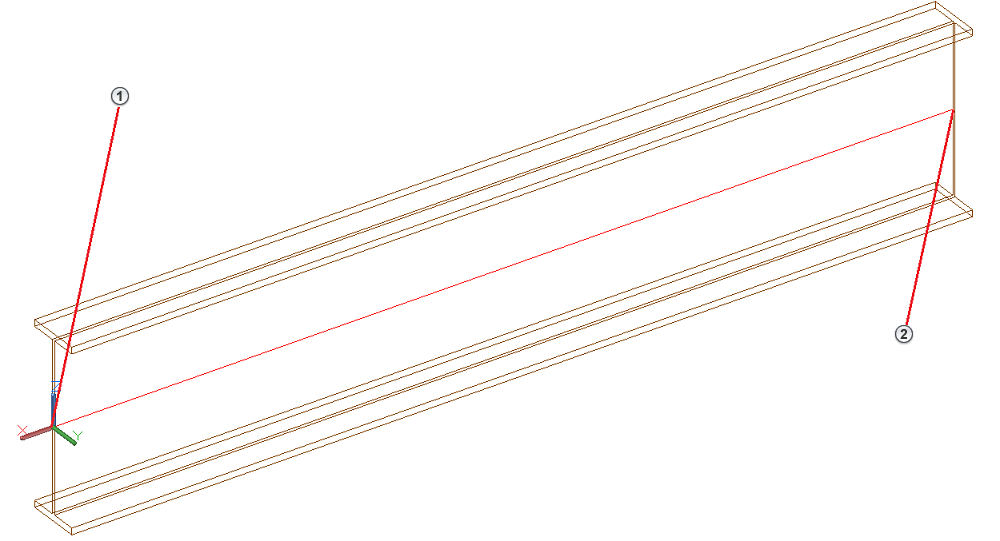

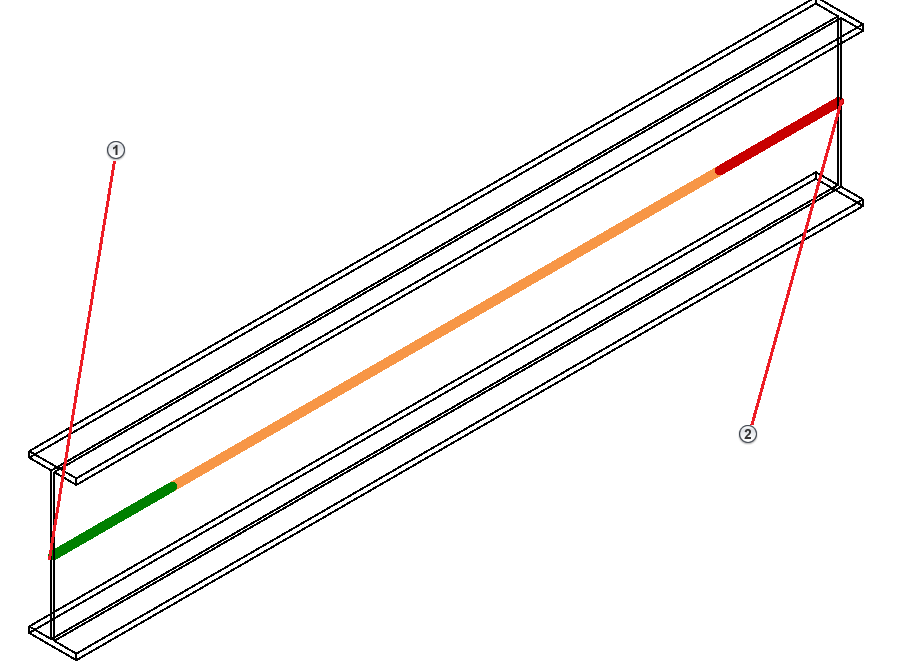

下のイメージは、Advance Steel から Revit への梁の取り込みを表しています。
| Advance Steel | Revit |
|
|
- 始端
- 終端
柱

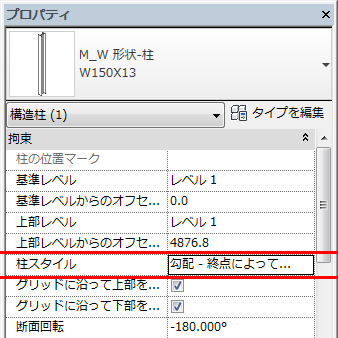

Revit では、Advance Steel モデルでの角度に関係なく、柱は「勾配 - 端部によって決定」に設定されている構造柱として取り込まれます。Advance Steel では、柱として読み込まれ、モデルの役割が「柱」に設定されます。

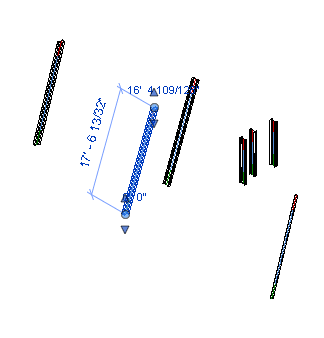

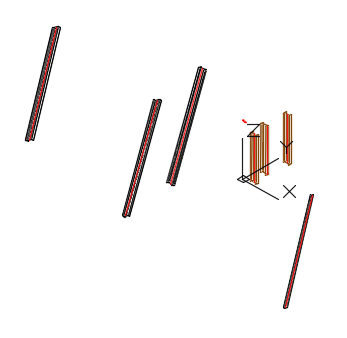

次の図は、複数の傾斜柱と垂直柱を含む Advance Steel のモデルを示しています。モデルが Revit に取り込まれると、柱は「勾配 - 端部によって決定」の柱スタイルで読み込まれます。
| Advance Steel | Revit |
 |
|
