ここでは、Structural Precast for Revit のアセンブリで使用できるように、べた基礎を複数の編集可能なパーツに分割する方法について説明します。
1 つのべた基礎を複数のプレキャスト アセンブリに分割する場合の前提条件は次のとおりです。
- プロパティ パレットの[構造]セクションで[構造]パラメータを選択する必要があります。
- レイヤが 1 つしか設定されていない場合であっても、スラブ構造の 1 つのレイヤを構造マテリアルとして指定する必要があります。
- レイヤの構造マテリアルには密度が設定されている必要があります。
構造レイヤを複層スラブに分割する
Structural Precast for Revit では、プレキャスト構造スラブ アセンブリ レイヤとともに、注入コンクリートや仕上げなどのレイヤを含めることができます。 スラブを複数のパーツに変換した後で、アセンブリに分割する構造レイヤを選択する必要があります。
非対称スラブの分割

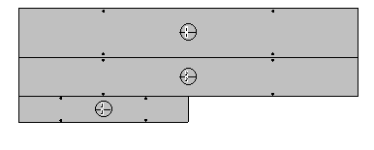

べた基礎を分割すると、非対称な形状のアセンブリが生成される場合があります。

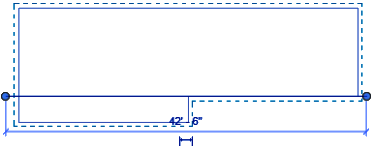

指定した面に沿ってセグメンテーションを適用するには、適切なセグメンテーション位置で、スケッチによる分割線を使用して床を複数のパーツにあらかじめ変換しておく必要があります。

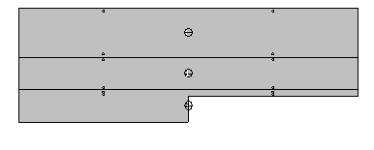

これで、Structural Precast for Revit でパーツを選択して複数のアセンブリに分割することができます。
