プレキャスト スラブにおける面配筋タイプの設定

ここでは、プレキャスト スラブ アセンブリの面配筋タイプを指定する方法について説明します。

[設定]ダイアログの[配筋タイプ]ページに表示されている任意の面配筋タイプで[編集]をクリックします。ダイアログ ボックスにスラブ配筋タイプの名前が表示されます。

プレキャスト面配筋レイヤ

このダイアログ ボックス上のタブに、均質単板スラブと梁埋込型スラブの面配筋タイプ内のレイヤが表示されます。

• 現在アクティブなレイヤをタイプから削除するには、 をクリックします。
• 新しいレイヤをタイプに追加するには、 をクリックします。

名前	説明
配筋タイプ	配筋レイヤのタイプを指定します。[鉄筋]、[メッシュ筋]、[トラス筋](ただし梁埋込型スラブのみ)のいずれかを指定することができます。レイヤ固有のパラメータが下に表示されます。
位置	レイヤの位置を指定します。上面または下面のいずれかを指定します。
かぶりオフセット	ホストのかぶり厚からの配筋のオフセットを指定します。

鉄筋レイヤ パラメータ

名前	説明
配筋面(内側)
鉄筋タイプ	内側に置かれる鉄筋の標準サイズ タイプを指定します。
数値	選択時にのみ使用できます。ホスト充填のため内側に置かれる鉄筋を、指定した本数で配置します。
間隔	選択時にのみ使用できます。ホスト充填のため内側に置かれる鉄筋を、指定した間隔で配置します。
最大間隔	選択時にのみ使用できます。ホスト充填のため内側に置かれる鉄筋を、始端と終端の鉄筋間の距離に基づいて最大限の間隔で配置します。
鉄筋の向き	横方向または縦方向のいずれかを指定します。ホストの内側に置かれる鉄筋の向きを指定します。
分配オフセット(始端)	ホストの内側に置かれる最初の鉄筋からホストのサーフェスまでのオフセットを指定します。
分配オフセット(終端)	ホストの内側に置かれる最後の鉄筋からホストのサーフェスまでのオフセットを指定します。
鉄筋の長さのオフセット(始端)	ホストの内側に配置された鉄筋の始端からホストのサーフェスまでのオフセットを指定します。
鉄筋の長さのオフセット(終端)	ホストの内側に配置された鉄筋の終端からホストのサーフェスまでのオフセットを指定します。
配筋面(外側)
鉄筋タイプ	外側に置かれる鉄筋の標準サイズ タイプを指定します。
数値	選択時にのみ使用できます。ホスト充填のために外側に置かれる鉄筋を、指定した本数で配置します。
間隔	選択時にのみ使用できます。ホスト充填のため外側に置かれる鉄筋を、指定した間隔で配置します。
最大間隔	選択時にのみ使用できます。ホスト充填のため外側に置かれる鉄筋を、始端と終端の鉄筋間の距離に基づいて最大限の間隔で配置します。
鉄筋の向き	横方向または縦方向のいずれかを指定します。ホストの外側に置かれる鉄筋の向きを指定します。
鉄筋の長さのオフセット(始端)	ホストの外側に配置された鉄筋の始端からホストのサーフェスまでのオフセットを指定します。
鉄筋の長さのオフセット(終端)	ホストの外側に配置された鉄筋の終端からホストのサーフェスまでのオフセットを指定します。
分配オフセット(始端)	ホストの外側に置かれる最初の鉄筋からホストのサーフェスまでのオフセットを指定します。
分配オフセット(終端)	ホストの外側に置かれる最後の鉄筋からホストのサーフェスまでのオフセットを指定します。

メッシュ筋レイヤ パラメータ

名前	説明
メッシュ筋タイプ	メッシュ筋の標準サイズ タイプを指定します。

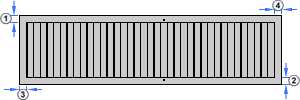

長手方向のオフセット(始端)	長手方向筋の始端からホストのサーフェスまでのオフセットを指定します。
長手方向のオフセット(終端)	長手方向筋の終端からホストのサーフェスまでのオフセットを指定します。
横方向のオフセット(始端)	横筋の始端からホストのサーフェスまでのオフセットを指定します。
横方向のオフセット(終端)	横筋の終端からホストのサーフェスまでのオフセットを指定します。
