構造床や構造壁に面荷重をスケッチします。
- [解析]タブ
[解析モデル]パネル
(荷重)をクリックします。 - [修正 │ 配置 荷重]タブ [荷重]パネル (面荷重)をクリックします。
- プロパティ パレットで、[荷重ケース]の値を選択します。
- [基準]パラメータには、[プロジェクト]または[作業面]を選択します。

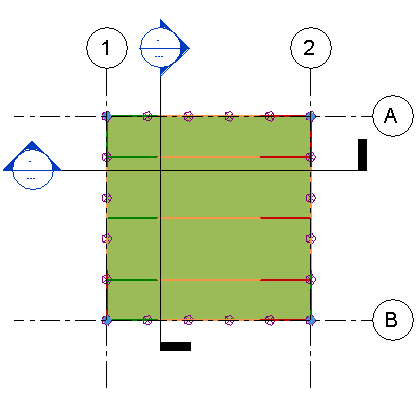

- 面荷重をモデルに適切にスケッチします。たとえば、四角形のスケッチ ツールを選択して床のエッジをクリックします。

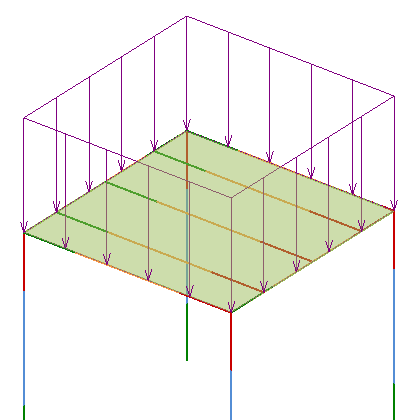

注: 荷重記号は、3D 解析ビューまたは立面図に矢印線で表示され、ここに示されている面荷重の表現と同様です。
ホストされた面荷重を配置する
- スケッチを終了する場合、[面荷重の境界を作成]タブ [面荷重]パネル (面荷重を終了)をクリックします。
- [解析]タブ [解析モデル]パネル (荷重)をクリックします。
- [修正 │ 配置 荷重]タブ [荷重]パネル
(ホストされた面荷重)をクリックします。 - プロパティ パレットで、[荷重ケース]の値を選択します。
- [基準]パラメータに、[プロジェクト]または[ホスト ローカル座標系]を選択します。
- 構造床など、荷重インスタンスを配置するコンポーネントを選択します。面荷重は、要素の範囲全体に適用されます。
ホストされた荷重を配置できるのは、解析モデルのみです。コンポーネントの物理ジオメトリには、荷重を配置できません。
