プロファイルファミリを作成する

プロファイルファミリには、プロジェクトにロードした後で特定の建物要素に適用する 2D の閉じたループ形状が含まれています。

たとえば、手すりの断面形状をスケッチした後、この形状をプロジェクトの手すりに使用できます。ロードしたプロファイルをプロジェクトブラウザに表示します。

プロファイルファミリを作成するには、新しいファミリを開き、線分、寸法および参照面を使用してプロファイルをスケッチします。プロファイルファミリを保存した後で、このプロファイルファミリをロードして、プロジェクトの中のソリッドジオメトリに適用することができます。さまざまなプロファイルファミリのテンプレートによって個別の条件や要素タイプが設定されています。状況に応じて、最適なファミリテンプレートを選択してください。

ビデオ: プロファイルファミリを使用する

次の操作方法では、プロジェクトで複数の建物要素に使用できる一般的なプロファイル形状を作成する方法について説明しています。個別の建物や設計意図により異なる可能性があります。

プロファイルを作成するには

[ファイル]タブ [新規作成][ファミリ]をクリックします。
[新しいファミリ - テンプレートファイルを選択]ダイアログで、プロファイルテンプレートを選択し、[開く]をクリックします。
ファミリエディタに 2 つの参照面を持つ平面図ビューが開きます。線分をスケッチできるビューは他にありません。

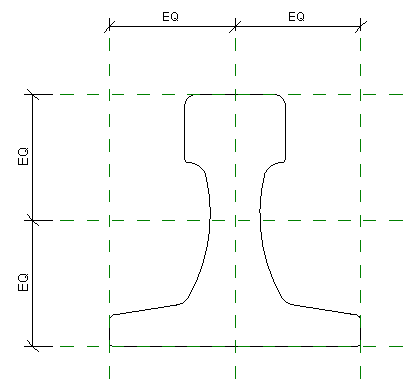

必要に応じて、プロファイルで線分を拘束する参照面をスケッチします。

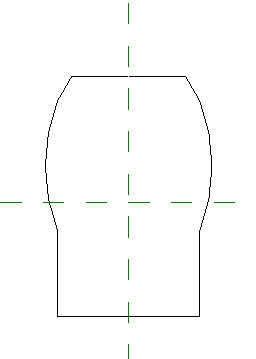

[作成]タブ[詳細]パネル (線分)をクリックし、プロファイルをスケッチします。
必要に応じて、[作成]タブ[詳細]パネル (詳細コンポーネント)をクリックして、詳細コンポーネントをプロファイルファミリに配置します。
ヒント: 詳細コンポーネントの描画順ツールを使用して、ファミリの詳細コンポーネントの並び順を変更できます。
プロファイルファミリがプロジェクトに表示される際の詳細を指定するには、プロファイルスケッチの線分のいずれかを選択し、[線分を修正]タブ[表示]パネル (表示設定)をクリックします。
目的の詳細レベル([詳細]、[標準]、[簡略])を選択して、[OK]をクリックします。
ヒント: 同じ方法を使用して、詳細コンポーネントの詳細レベルを指定できます。
プロパティパレットの[その他]にある[プロファイルの説明]で、[値]フィールドをクリックして、プロファイルのタイプを選択します。
たとえば、マリオンプロファイルを作成している場合は、[マリオン]を選択します。

ヒント: この設定により、プロジェクト内でプロファイルを使用するときに、関連するプロファイルのみが表示されます。たとえば、マリオン用のプロファイルを選択すると、[プロファイルの用途]が[マリオン]に設定されているプロファイルだけが表示され、段鼻のプロファイルは表示されません。[プロファイルの用途]が[一般]に設定されているプロファイルについては、すべての要素タイプで表示されます。
[適用]をクリックします。

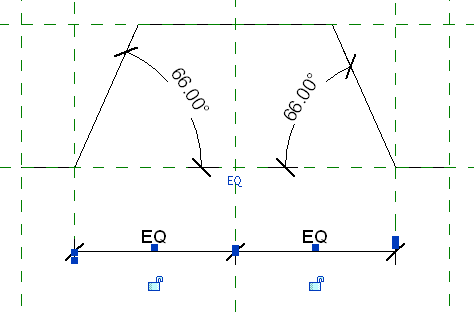

必要な寸法があれば、追加します。
ファミリを保存します。
