フレーム要素の[参照変更]ツールはプレキャスト梁でモデリングを行うときに便利です。位置合わせ中に梁のジオメトリが常に変化しないことを確かめるには、静的な参照を使用します。
ビデオ: フレーム要素の動作を調整するために、ファミリ参照を修正する

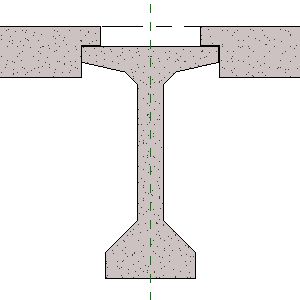

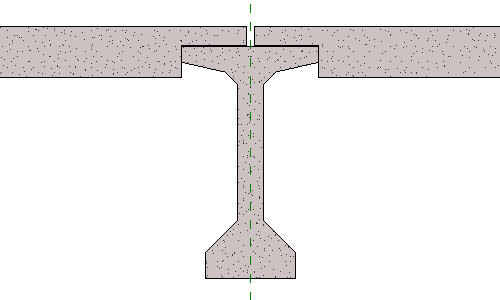

この例では、切り取られた端部を持つ2つの梁が、それをサポートするI 形梁に結合されています。

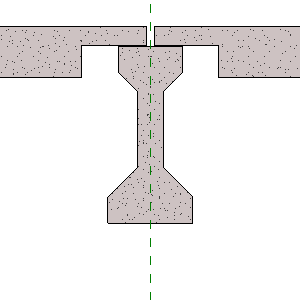

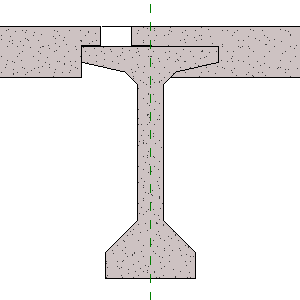

I 形梁のファミリ タイプを変更すると、2 つの梁の間のギャップが大きくなります。支持している I 形梁が接続している梁を強制的に離すことにより、この変更が発生します。
|
|

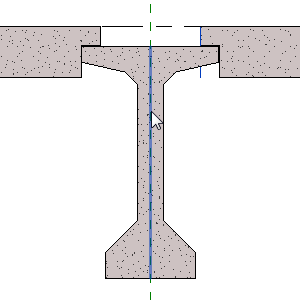

切り取られた端部を持つ梁間のカットバックを一定の間隔に保つには、[参照変更]ツールを使用して、梁端部のジオメトリが位置合わせされる共通の参照を指定します。この例では、I 形梁の中心線が共通の参照になります。
|
|
次に、[延長線 1 (または 2)]
と[結合のカットバックを開始/終了]

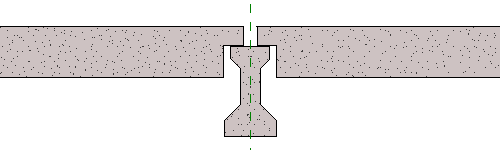

インスタンス プロパティを位置合わせし、端部が切り取られた梁のカットバックを指定します。次の図は、カットバックへのパラメータの効果を示しています。
ヒント: 梁ジオメトリを位置合わせするには、梁の形状ハンドルも使用できます。

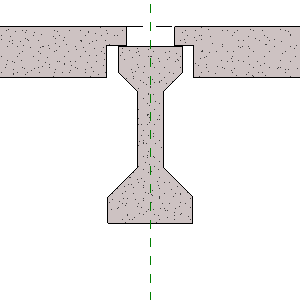

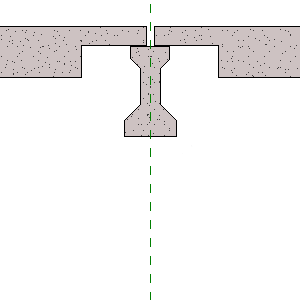

モデルを別の仕様で位置合わせすると、梁に適切なカットバック距離を保つようにすることができます。たとえば、I 形梁のタイプを変更しても、カットバックは一定のままです。
|
|
従って、[延長線 1 (または 2)]プロパティを調整することにより、支持している梁のタイプやファミリが変わっても、適切にフィットさせることができます。
