3D モデル範囲を最大化する

基準面が目的のビューに表示されるように、3D モデル範囲を変更します。

基準面をある特定のサイズにすることにより、基準面がいずれのモデル ビューにも表示されないようにすることができます。3D モデルの範囲をモデルの境界が交差するように変更し、基準面がより多くのビューで表示されるようにすることもできます。

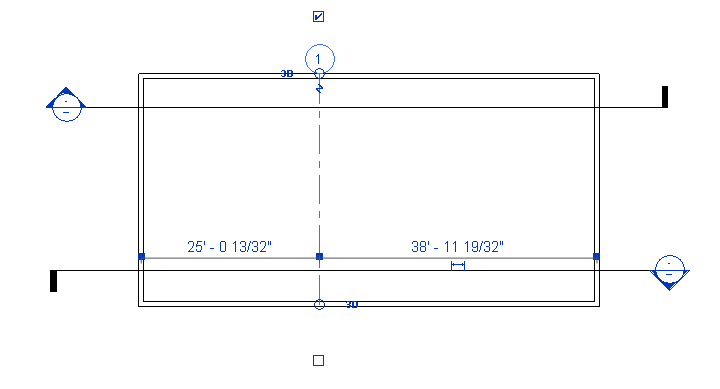

次の例では、通芯はモデルの 2 つの断面図ビューには表示されません。これは、その 3D モデルの範囲がいずれの断面図ビューとも交差しないためです。

3D モデル範囲を最大化するには

1. 基準面を選択して、これを右クリックします。
2. コンテキスト メニューから[3D 範囲を最大化]をクリックします。

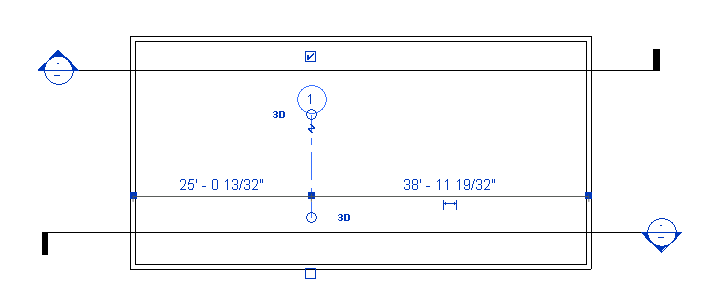

通芯はモデルの境界に合わせてサイズ変更されます。
