[サブ要素を修正]ツールを使用すると、選択した床や屋根にある 1 つまたは複数の点やエッジを操作できます。
ビデオ: 屋根および床スラブの形状編集- 修正する床または屋根を選択します。
- [修正 | 床]タブ
[形状編集]パネル [サブ要素を修正]をクリックします。

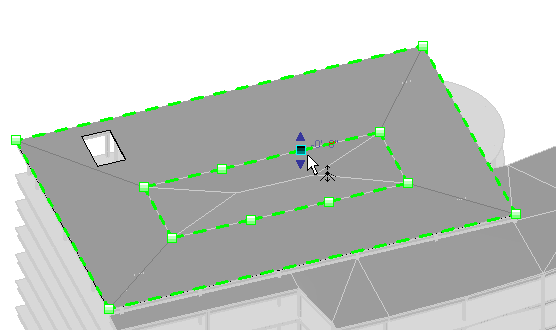

注: [サブ要素を修正]ツールを選択すると、オプション バーに[高さ]編集ボックスが表示されます。このボックスで、選択したサブ要素のすべてに対する共通の高さ値を入力できます。この値は、頂点と床の元の上面との間の垂直方向のオフセットです。 - 点またはエッジをドラッグし、位置または高さを修正します。
注: カーソルを床上に置いて、[Tab]を押して指定のサブ要素を選択します。標準的な選択方法も適用されます。「複数要素を選択する」を参照してください。- 青色の矢印をドラッグすると、点が縦方向に移動します。
- 赤色の正方形(形状ハンドル)をドラッグすると、点が水平方向に移動します。
- 文字コントロールをクリックして、選択した点またはエッジの正確な高さ値を入力します。
高さの値は、床の元の上面からのオフセット値です。
注: エッジの場合、中心は指定した高さに移動されますが、エッジ両端の相対的な高さは維持されます。
