フリー フォームの鉄筋を配置する

単純なジオメトリを持つコンクリート モデリング要素にフリー フォーム鉄筋を配置します。

フリー フォーム鉄筋を任意のビューから単一サーフェスに配置することができます。この例は、3D ビューでフリー フォーム鉄筋を配置する様子を示しています。

1. [構造]タブ [鉄筋]パネル (鉄筋)をクリックします。
2. [修正 | 鉄筋を配置] [配置方法]パネル (フリー フォーム鉄筋)をクリックします。

   [修正 | 鉄筋を配置] [鉄筋セット タイプ]パネル (サーフェス分布)が選択されていることに注意してください。

3. [修正 | 鉄筋を配置] [複数の選択]パネル (複数を選択)が選択されていないことを確認します。
4. プロパティ パレットで鉄筋のタイプを指定します。
5. [鉄筋セット]パネルでレイアウトを指定します。

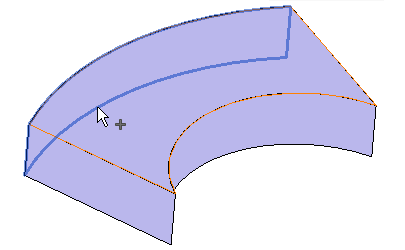

6. 作図領域で、フリー フォームの鉄筋をホストする要素のサーフェスを選択します。

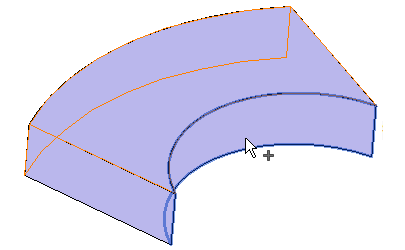

7. フリー フォームの鉄筋セットの開始位置として、ホスト面に隣接する参照サーフェスを選択します。

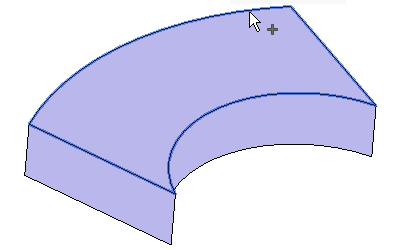

8. フリー フォームの鉄筋セットの終了位置として、ホスト面に隣接する参照サーフェスを選択します。

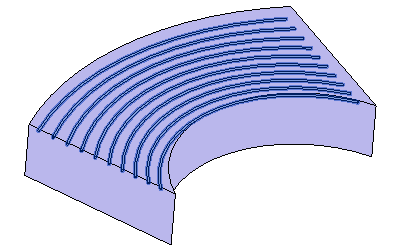

9. 鉄筋が、参照面と設定済みプロパティの設定に従って、ホスト面に配置されます。
10. [Esc]キーを押すか、[修正 | 鉄筋を配置] [モード]パネル (キャンセル)をクリックして、[フリー フォームの鉄筋を配置]モードを終了します。
