地盤面を 2 つの異なる面に分割して、それらを個別に編集することができます。
注: 地盤面を別々の断片に分割するのではなく、地盤面に個別の領域を作成して、それぞれの領域に異なるプロパティ(マテリアルなど)を割り当てるには、[地盤面のサブ領域]ツールを使用します。
地盤面を 2 つ以上のサーフェスに分割するには、必要に応じて[地形分割]ツールを複数回使用し、それぞれの地盤面をさらに再分割します。

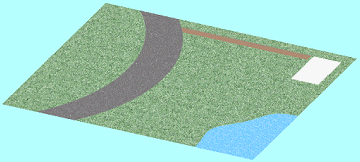

分割した後には、道路、池、広場、丘陵などを描写するそれぞれのサーフェスに対してさまざまなマテリアルを割り当てることができます。
また、地盤面の全体を削除することができます。たとえば、[地形分割]ツールを使用すると、読み込んだファイルで未調査の領域に望ましくない不自然な要素が生成されている場合に、読み込んだファイルによって生成された地盤面から不必要な部分を削除できます。
注: 地盤面の[解体されたフェーズ]プロパティが[なし]以外の値に設定されている場合に、地盤面を分割すると、生成される地盤面のうちの一方で前述のプロパティの値が[なし]に変更されます。
地盤面を分割するには
- 外構平面図または 3D のビューを開きます。
- [マス & 外構]タブ
[外構を修正]パネル
(地形分割)をクリックします。
- 作図領域で、分割する地盤面を選択します。
Revit がスケッチ モードになります。
- [修正 | 分割 地盤面]タブ [描画]パネル
(選択)をクリックするか、その他のスケッチ ツールを使用して、地盤面を分割します。
[選択]ツールで地盤面の線を選択することはできません。壁など、それ以外の有効な線を選択することができます。
- サーフェスの境界に触れていない単一の閉じたループをスケッチする方法と、単一の開いたループをスケッチする方法です。開いたループの両端はサーフェスの境界上にある必要があります。他の部分はその境界と交差、接触することはできません。
(編集モードを終了)をクリックします。

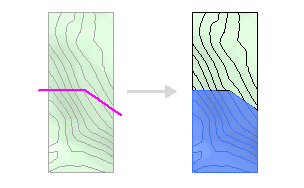

例
