樋を追加する
屋根、軒裏、モデル線分、鼻隠しに樋を追加するには、[樋]ツールを使用します。
[建築]タブ
[構築]パネル
[屋根]ドロップダウン
(屋根 スイープ 樋)をクリックします。
屋根、軒裏、鼻隠し、またはモデル線の水平エッジをハイライト表示し、クリックして樋を配置します。ステータス バーで、有効な参照について確認してください。
複数のエッジをクリックすると、
Revit LT
ではそれが連続した 1 つの樋として処理されます。
[修正 | 配置 樋]タブ
[配置]パネル
(樋を再実行)をクリックし、現在の樋を終了し、別の樋の配置を開始します。
カーソルを新しいエッジに移動してクリックすると、新しい樋が配置されます。
樋の配置を終了するには、ビュー内の余白をクリックします。

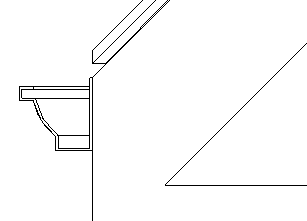

樋(断面図)
