傾斜サーフェスを作成するには、勾配矢印を描画するか、サーフェスの境界線のプロパティを編集します。
平面図ビューまたは 3D ビューで要素の境界を編集します。その後、次のいずれかの方法を使用します。
- 勾配矢印: 要素に勾配矢印を描きます。勾配矢印プロパティを使用して、勾配を正確に設定します。
- 境界線プロパティ: 境界線のプロパティを変更することにより、サーフェスの勾配を設定します。
勾配プロパティの計測方法

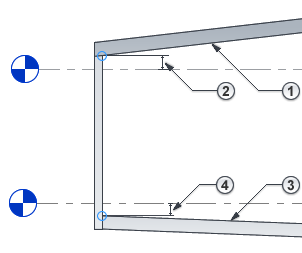

勾配関連のプロパティは、要素のタイプに応じて、要素の下面または上面から計測されます。
- 屋根、天井、および軒裏の場合、勾配関連のプロパティは下面から計測されます。
たとえば、[レベルからの高さオフセット]では、レベルから屋根の下面までの距離を指定します。
- 建築舗装、床、および構造床の場合、勾配関連のプロパティは上面から計測されます。
たとえば、[レベルからの高さオフセット]では、レベルから床の上面までの距離を指定します。
複数の勾配をモデリングする
屋根を除いて、要素は 1 方向にのみ傾斜させることができます。複数の勾配を持つサーフェスを作成するには、それぞれ別の方向に傾斜する複数の要素を作成します。次に、要素の位置を合わせてロックします。
床、構造床、および屋根の場合、形状編集ツールを使用して、サーフェスを独立して傾斜するサブ領域に分割することもできます。「床および屋根の形状の編集について」を参照してください。
例

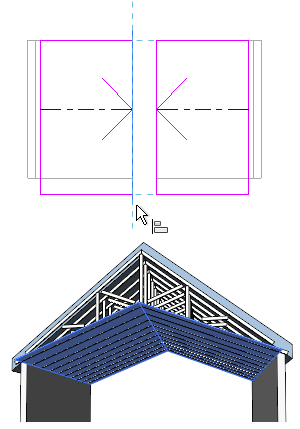

次の図は、それぞれ別の方向に傾斜する 2 つのサーフェスで構成されているカテドラル型天井を示しています。
