Revit LT の屋根のサンプル ファイル

Revit LT の標準的な屋根の形状のサンプルを詳しく見ていきます。

ファイルには次の屋根の例のほか、屋根のタイプを組み合わせて使用した建物の例も含まれています。

サンプル ファイルをダウンロード

  1. 次のファイル名をクリックします: roof_sample_file.rvt
  2. Revit LT でファイルを開きます。
  3. サンプル プロジェクトの屋根を操作するには、作図領域で屋根を選択し、[境界の編集]をクリックして屋根のスケッチを表示します。
    注: 屋根の形状が編集されているサンプルの場合、形状編集ツールがリボンのコンテキスト タブに表示されます。

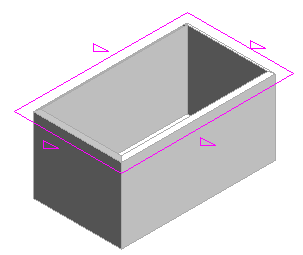

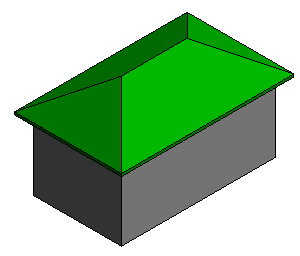

寄棟屋根

スケッチのすべてのエッジが勾配定義に設定されています。

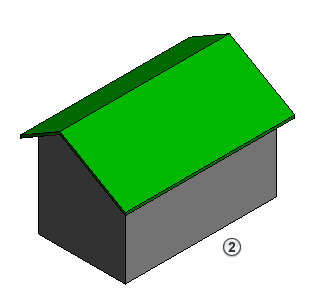

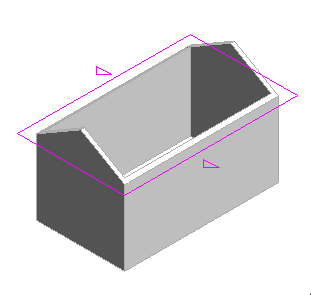

切妻屋根

スケッチの 2 本のエッジが勾配定義に設定されています。壁は、屋根の切妻の端に合わせて、屋根にアタッチされます。

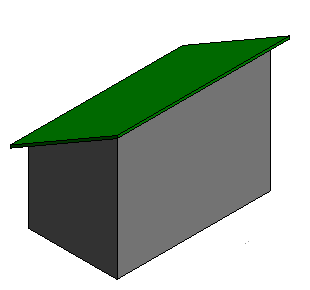

片流れ屋根

スケッチの 1 本のエッジが勾配定義に設定されています。すべての壁が屋根にアタッチされます。

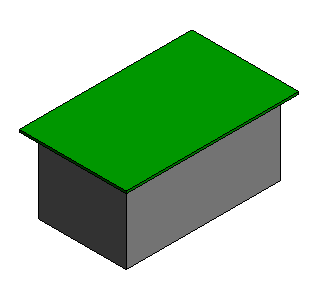

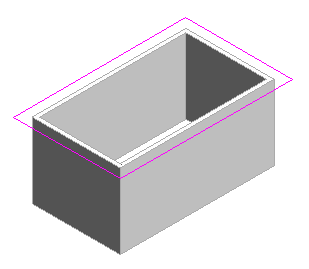

陸屋根

勾配定義に設定されるエッジはありません。勾配定義エッジのない屋根は、形状編集ツールを使用して変更できます。形状編集ツールは、作図領域で屋根要素を選択すると使用できます。

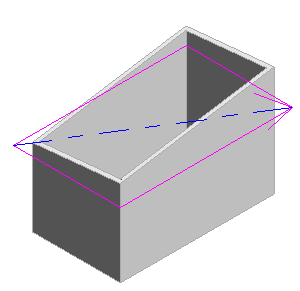

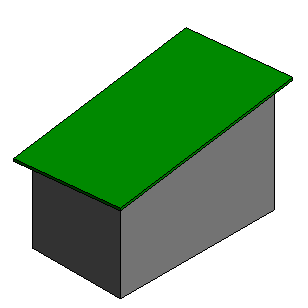

勾配矢印

屋根に勾配を作成するには、勾配矢印を使用します。勾配矢印はエッジに従う必要はなく、エッジの一部で使用することができます。この例では、勾配矢印は、1 つのコーナーから他のコーナーまでの屋根の勾配を設定します。

形状編集された屋根

形状編集では、点やエッジを個別に配置できます。この例では、屋根の中心に点を追加し、下方に配置することで、屋根の凹型領域を作成しています。

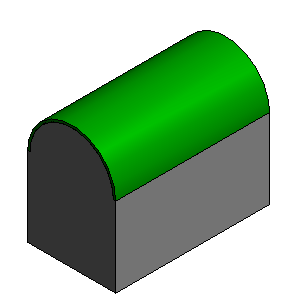

半円筒ヴォールト

[屋根(押し出し)]は、スケッチしたエッジの形状に基づいて押し出しを行います。この例では、円弧をスケッチしたエッジとして使用し、半円筒ヴォールト屋根を作成しています。壁は屋根要素にアタッチされています。押し出し屋根のスケッチを編集するには、屋根を選択し、コンテキスト タブの[プロファイルを編集]ツールを使用します。

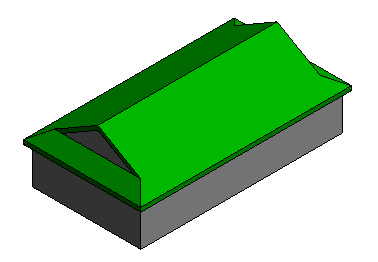

屋根のスケッチの変更

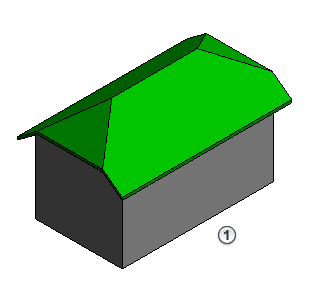

ジオメトリに影響する屋根要素で使用されているスケッチ線のプロパティを変更します。各屋根のエッジの勾配は個別に設定できます。「ダッチ ヒップ」を作成したり、屋根の両側に代替の軒の高さを設定するには、[屋根基準レベルからのオフセット]プロパティを使用します。

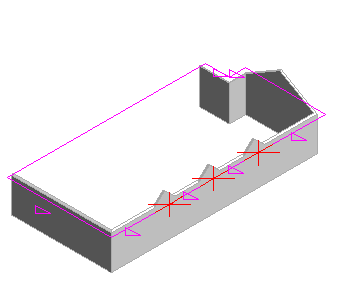

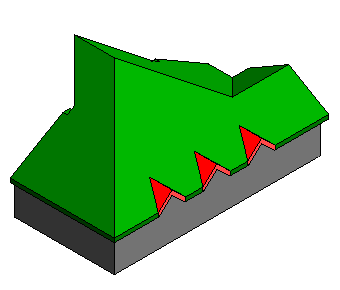

屋根エッジを形成するセグメントに使用されている勾配矢印によって、屋根エッジに沿ってドーマが作成されます。

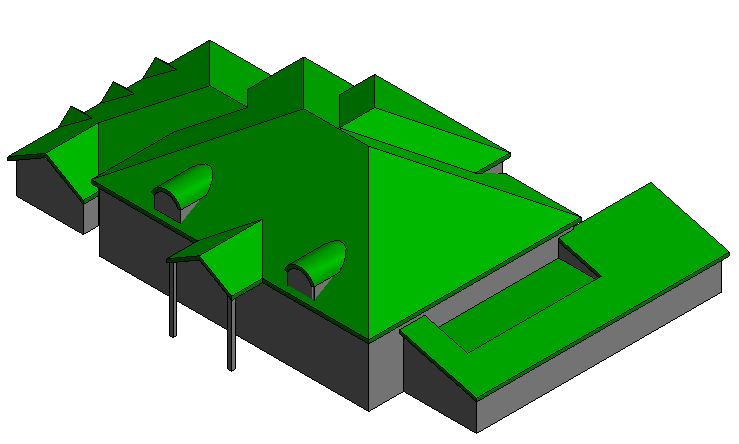

複合屋根

サンプル モデルでは、屋根全体を構成するのに、屋根要素を組み合わせて使用しています。各屋根要素は個別に選択し、編集できます。
