デザイン オプションと壁結合部について

メイン モデルと二次デザイン オプションの間の壁結合部を改善するために考慮するポイントです。

メイン モデルの壁と一次オプションの壁の間の結合部を調整すると、すべての壁がメイン モデルにある場合と同じように機能します。メイン モデルと二次オプションとの間の不正な壁結合部を回避するために、壁をメイン モデルからデザイン オプション セットに移動します。「モデルからデザイン オプションに要素を移動する」を参照してください。

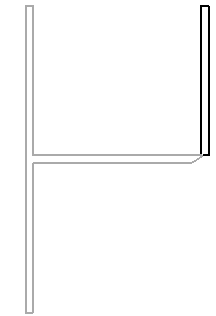

メイン モデル内の壁

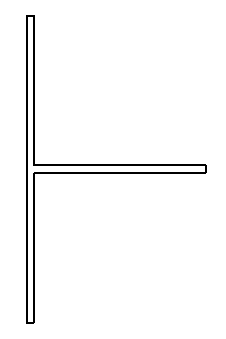

一次オプションにおいて追加された壁、結合部の適切な包絡処理

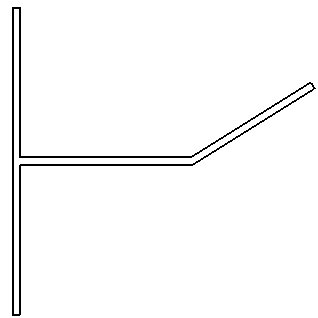

メイン モデルに結合した二次オプションの壁

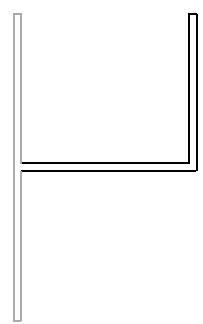

二次オプションの壁結合部における上記の問題を回避するために、そのオプションに水平の壁を追加します。壁の結合部は、次に示すように適切に包絡処理されます。「壁結合」を参照してください。
