グループ インスタンスから要素を除外する

ビュー内に表示されないようにグループ インスタンスから要素を除外したり、グループ インスタンスからプロジェクト ビューに要素を移動したりできます。

グループ インスタンスから要素を除外することは、類似したユニットに隣接する 4 個の境界壁によって設定されたホテル ユニット グループを設定し、それらの壁が重複している場合などに便利です。重複する壁は、グループ インスタンスから除外できます。除外された壁がいずれかの要素をホストしている(壁ホストのタブ、ドアなど)場合、Revit LT ではこれらの要素に対して、残っている壁への再ホストを試行します。

要素を除外するには、次のいずれかの方法を使用します。

• グループ インスタンスから要素を除外します。要素はグループ内に残りますが、そのグループ インスタンスのプロジェクト ビューには表示されません。除外された壁がいずれかの要素をホストしている場合は、Revit LT ではこれらの要素の再ホストが試行されます。
• グループ インスタンスからプロジェクト ビューに要素を移動します。要素がプロジェクト ビューに表示され、プロジェクト ビューでの編集が可能になります。この要素はグループ インスタンスから除外されます。

要素が除外され、グループ インスタンスのプロジェクト ビューに表示されなくなると、これらの要素は集計表には含まれません。

除外された要素は、そのグループ インスタンスに復元することができます。

グループ インスタンスから要素を除外するには

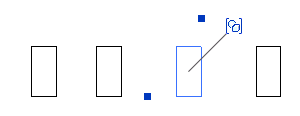

1. 作図領域で、除外するグループ要素の上にカーソルを置きます。
2. [Tab]を押すと要素がハイライト表示され、クリックすると選択されます。

3. 作図領域で、アイコン( )をクリックして要素を除外するか、右クリックして[除外]をクリックします。

   要素がグループ インスタンスから除外され、ホストされた要素が必要に応じて再ホストされます。

グループ インスタンスからプロジェクト ビューに要素を移動するには

1. 作図領域で、移動するグループ要素の上にカーソルを置きます。
2. [Tab]を押すと要素がハイライト表示され、クリックすると選択されます。
3. 右クリックして、[プロジェクトに移動]をクリックします。

除外された要素をグループに復元するには

1. 作図領域で、除外されたグループ要素の上にカーソルを置きます。
2. [Tab]を押すと要素がハイライト表示され、クリックすると選択されます。
3. 作図領域で、アイコン( )をクリックして除外された要素を復元するか、右クリックして[除外された部材を復元]をクリックします。

除外されたすべての要素をグループに復元するには

1. 作図領域で、グループを選択します。
2. [修正 | モデル グループ]タブ、または[修正 | アタッチされた詳細グループ]タブ [グループ]パネル (すべての除外された部材を復元)をクリックします。
