レポート パラメータについて

レポート パラメータは、ファミリ モデル内で特定の寸法によって決定される値を持つパラメータ タイプです。

レポート パラメータはジオメトリ条件から値を抽出し、その値を使用してデータを式にレポートしたり、集計可能なパラメータとしてレポートします。

共有プロジェクト パラメータは、作成時に、[パラメータ プロパティ]ダイアログでレポート パラメータとして指定できます。

たとえば、次に示すように、パターン別カーテン パネルで、4 つの長さと 4 つの角度の寸法に対するレポート パラメータを作成できます。

プロジェクトにパターン別カーテン パネルを配置すると、次に示すように、パネルを選択してインスタンス プロパティにレポート パラメータを表示することができます。

注: カーテン パネルでは、レポート パラメータの使用は制限されていません。たとえば、レポート パラメータを使用して、ドアおよびウィンドウのファミリを再構築できます。

レポート パラメータの作成後に、集計表を作成してデータをレポートすることも可能です。

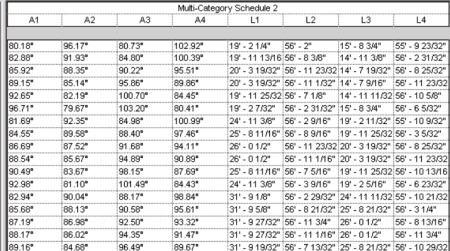

次に示す集計表では、すべてのカーテンウォール パネルに対して 4 つの角度と 4 つの長さの寸法を持つパラメータがレポートされています。
