屋根にドーマ開口部を作成する

ドーマを追加したら、屋根の面からドーマ用の開口部を切り取ります。

ビデオ: ドーマを作成する

1. ドーマを作成する壁と屋根の要素を作成します。
2. [屋根を結合]ツールを使用して、ドーマの屋根を主な屋根に結合します。
   注: この作業には[ジオメトリを結合]の屋根ツールを使用しないでください。使用すると、このタスクではドーマの開口部を作成するときにエラーが発生することがあります。

3. ドーマ屋根およびアタッチした壁が見える平面図ビューまたは立面図ビューを開きます。屋根が飛び出す場合は、立面図ビューを開きます。

4. (ドーマ)をクリックします。

   アクセス方法は下記のとおりです。

   • [建築]タブ [開口部]パネル (ドーマ開口部)
5. 建物モデルのメインの屋根をハイライト表示し、それをクリックして選択します。

   ステータス バーで、メインの屋根がハイライト表示されていることを確認します。

   [屋根/壁端を選択]ツールがアクティブになり、ドーマ開口部を作成する境界を選択できるようになります。

6. カーソルを作図領域内に移動します。

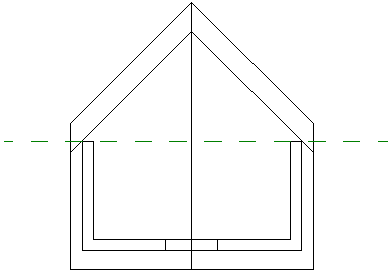

   有効な境界がハイライト表示されます。有効な境界は、結合された屋根またはその底面、壁のフェイス側面、床の底面、切り取られる屋根のエッジ、切り取られる屋根の面上にあるモデル線分です。

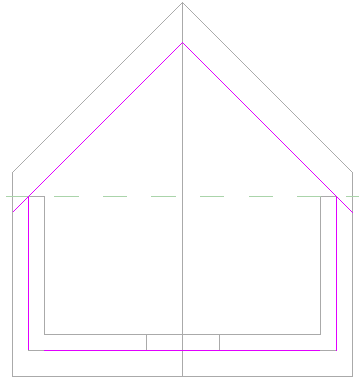

   この例では、壁のフェイス側面と屋根の結合面が選択されています 。正しい境界を作成するために、スケッチ線をトリムする必要がないことに注目してください。


7. (編集モードを終了)をクリックします。

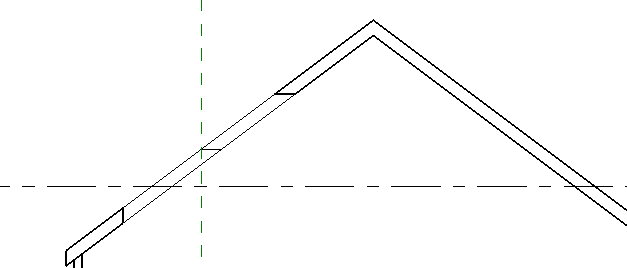

8. ドーマによってどのようにメインの屋根が切り取られるかを確認するには、ドーマを通る断面図ビューを作成します。


   Revit LT では、垂直、水平のいずれの方向にも屋根の切り取り部を作成することができます。

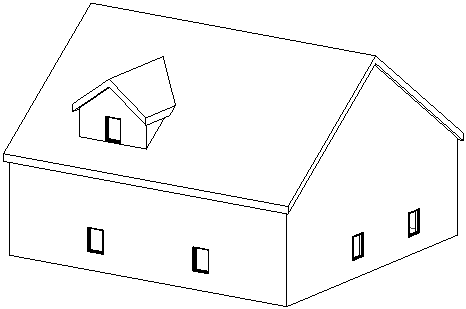

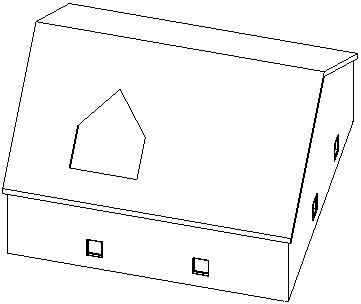

   3D ビューでのドーマ開口部
