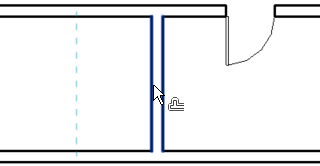

オフセット機能を使用すると、選択した要素(壁または梁など)を、指定した距離および方向にだけ、選択した要素に対して平行に作成、コピー、または移動することができます。
オフセットは、単一の要素または同じファミリに属する要素の連結に適用することができます。オフセット距離は、クリックして選択した要素を配置する、または数値を入力することで指定できます。
[プロパティ]パネルの[オフセット]パラメータは、リボンおよびオプション バーのオフセットとは異なる動作をします。これらのパラメータについては、個々のパラメータ名([基準レベルからのオフセット]など)に関する情報を参照してください。
オフセット機能を使用するには
- 移動またはコピー: [修正]タブ
[修正]パネル
(オフセット)をクリックします。
- 作成: 要素をスケッチするときに[描画]パネルが表示されている場合、オプション バーを使用してオフセット パラメータを指定します。
- オフセット: 要素をオフセットする距離を指定します。
- 連結: オフセット要素の連結を作成します。
- 配置基準線: 要素をオフセットする位置を指定します。
オフセットを使用する場合、次のガイドラインに注意してください。
- オフセットできるのは、作業面での線分、梁、またはブレースのみです。たとえば、作業面が[平面図]のレベル 1 に設定されているモデルのスケッチを行う場合、その線分のオフセットは平面図ビューの面においてのみ設定が可能です。
- その作業面に対して垂直にビューの要素はオフセットできません。たとえば、立面図ビューでは壁をオフセットすることはできません。
