交差部材を追加する

斜めの交差部材の断面積は水平部材と垂直部材とは異なるため、別の部品に配置する必要があります。

1. [表示] [ナビゲーション] [方向] [正面図]をクリックします。
2. [作成] [作成] [ライン]を選択します。
   1. [作図用として使用]チェック ボックスをオフにします。
   2. [部品:]フィールドに 2 と入力します。
   3. 左下コーナーから開始して、左側、右側と交互に頂点をクリックします。タワーを上に移動して、斜めの部材を作成します。最も近い端点にラインがスナップされます。つまり、タワーの背面ではなく、ユーザから見て正面の側にラインがスナップされます。最上部に到達すると、モデルは次の図のように表示されるはずです。



   4. [Esc]を押して、現在のラインを終了します。
3. [表示] [ナビゲーション] [方向] [右面図]をクリックします。
   1. 左下コーナーから開始して、左側、右側と交互に頂点をクリックします。タワーを上に移動して、斜めの交差部材を作成します。
   2. [Esc]を押して、現在のラインを終了します。
4. [表示] [ナビゲーション] [方向] [背面図]をクリックします。
   1. 左下コーナーから開始して、左側、右側と交互に頂点をクリックします。タワーを上に移動して、斜めの交差部材を作成します。
   2. [Esc]を押して、現在のラインを終了します。
5. [表示] [ナビゲーション] [方向] [左面図]をクリックします。
   1. 左下コーナーから開始して、左側、右側と交互に頂点をクリックします。タワーを上に移動して、斜めの交差部材を作成します。
   2. [Esc]を 2 回押して、[ライン]コマンドを終了します。
6. [表示] [ナビゲーション] [方向] [アイソメ ビュー]をクリックします。

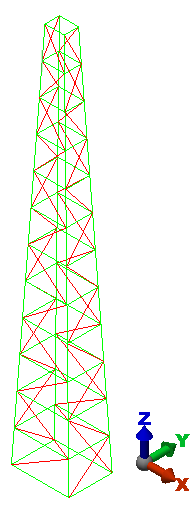

   タワーは、次の図に示したように表示されるはずです。



7. クイック アクセス ツールバー(QAT)の [保存]をクリックして、モデルを保存します。

以上でこのチュートリアルは完了です。このモデルを使用して、「トラス タワーの固有値解析」チュートリアルを完了することができます。
