モデルを開く

「トラス タワーの固有値解析」チュートリアルからまたは他の「トラス タワー」解析チュートリアルの 1 つから続行している場合は、このページの一番下の「次へ」ハイパーリンクを使用して、この手順をスキップしてください。

ランダム応答解析を実行するには、構造物のモード解析の結果が必要です。

1. まだ Simulation Mechanical を実行していない場合は、デスクトップ ショートカットまたは Windows® の[スタート]メニューを使用して起動します。[ファイルを開く]ダイアログ ボックスが表示されます。
   • 次の手順をスキップし、手順 3 に進みます。
2. 既に Simulation Mechanical を実行している場合は、クイック アクセス ツールバー(QAT)の [開く]をクリックします。[ファイルを開く]ダイアログ ボックスが表示されます。
3. [新規作成]または[最近のファイル]オプションが選択されている場合は、ダイアログ ボックスの左上コーナーにある[開く]アイコン()をクリックして、他のファイルを参照します。
   1. チュートリアル モデルを格納したフォルダにナビゲートします。
   2. 「トラス タワーの固有値解析」チュートリアルを完了しているかどうかによって、次の 2 つの操作のいずれかを実行します。
      • 準備チュートリアルを完了している: [ファイルの種類]ドロップダウン リストの[Autodesk Simulation ファイル]セクションの既定の[Autodesk Simulation FEA モデル(*.fem)]オプションをそのまま使用します。
      • 準備チュートリアルを完了していない場合: [ファイルの種類]ドロップダウン リストの[Autodesk Simulation ファイル]セクションで[Autodesk Simulation アーカイブ(*.ach)]オプションを選択します。
4. 手順 3b での操作に従って、ファイル Truss Tower.fem または Truss Tower Modal Results.ach を選択します。
   1. [開く]をクリックします。
   2. アーカイブ ファイルを開く場合は、ファイルを抽出するフォルダを選択します。

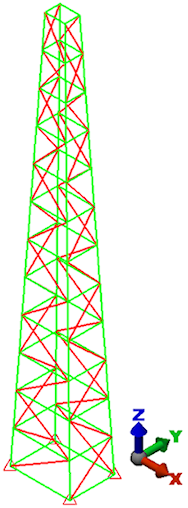

   3. [OK]をクリックします。次に示すように、FEA エディタ環境でモデルが開きます。
