モデルを開く

「回路基板の定常熱伝導解析」チュートリアルから続行している場合は、このページの一番下の[次へ]ハイパーリンクをクリックして、この手順をスキップしてください。

1. まだ Simulation Mechanical を実行していない場合は、デスクトップ ショートカットまたは Windows® の[スタート]メニューを使用して起動します。[ファイルを開く]ダイアログ ボックスが表示されます。
   • 次の手順をスキップし、手順 3 に進みます。
2. 既に Simulation Mechanical を実行している場合は、クイック アクセス ツールバー(QAT)の [開く]をクリックします。[ファイルを開く]ダイアログ ボックスが表示されます。
3. [新規作成]または[最近のファイル]オプションが選択されている場合は、ダイアログ ボックスの左上コーナーにある[開く]アイコン()をクリックして、他のファイルを参照します。
   1. チュートリアル モデルを格納したフォルダにナビゲートします。
   2. 「回路基板の定常熱伝導解析」チュートリアルを完了しているかどうかによって、次の 2 つの操作のいずれかを実行します。
      • 準備チュートリアルを完了している: [ファイルの種類]ドロップダウン リストの[Autodesk Simulation ファイル]セクションの既定の[Autodesk Simulation FEA モデル(*.fem)]オプションをそのまま使用します。
      • 準備チュートリアルを完了していない場合: [ファイルの種類]ドロップダウン リストの[Autodesk Simulation ファイル]セクションで[Autodesk Simulation アーカイブ(*.ach)]オプションを選択します。
4. 手順 3b での操作に従って、ファイル Circuit Board.fem または Circuit Board Steady-State Results.ach を選択します。
   1. [開く]をクリックします。
   2. アーカイブ ファイルを開く場合は、ファイルを抽出するフォルダを選択します。

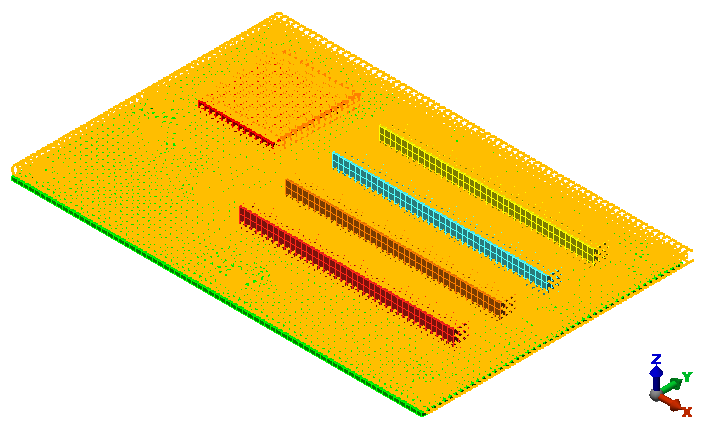

   3. [OK]をクリックします。モデルが FEA エディタ環境で開きます。次のようになります。
