2D メッシュを作成する

1. ブラウザ(ツリー表示)で[平面]の下位の[平面 2 <YZ-右>]見出しを右クリックして、[すべてのスケッチを選択]を選択します。ブラウザの各部品の下位の作図オブジェクト グループの見出しが選択されてハイライト表示されます。
2. [メッシュ] [メッシュ] [2D メッシュを生成]をクリックします。(注: または、選択した見出しのいずれか 1 つを右クリックして、コンテキスト メニューから [2D メッシュを生成]コマンドを選択することもできます。)
   1. [メッシュ サイズ]オプションを選択し、その隣のフィールドに 0.15 と入力します。
   2. [適用]をクリックして 2D メッシュを作成します。

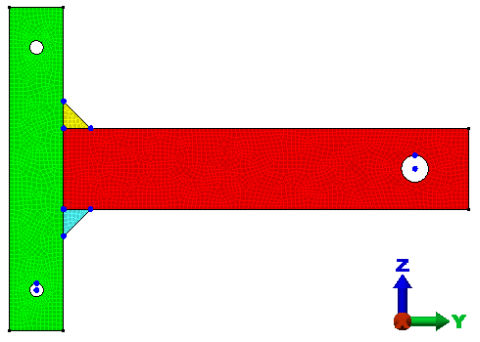

   すべての部品で、要素タイプが自動的に 2D に設定され、モデルは次の図に示すように表示されます。



3. クイック アクセス ツールバー(QAT)の [保存]をクリックして、モデルを保存します。

以上でこのチュートリアルは完了です。このメッシュを作成したモデルを使用して、「2D 溶接の静的応力解析」チュートリアルを完了することができます。
