圧力を適用する

ここでは、圧力容器の内部表面に圧力を適用します。上と下のコーナーにある 2 つの小さな円形状の表面を含め、全部で 6 つの表面があります。

1. [表示] [ナビゲーション] [方向] [アクソメ ビュー]をクリックします。
2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [表面]コマンドをアクティブにし、圧力容器の内側の表面の 1 つをクリックします。

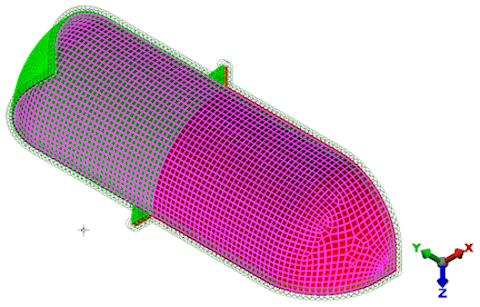

3. [Ctrl]を押しながら、現在表示されている他の 4 つの内側表面を選択します。モデルが次のように表示されます。



4. カーソルを ViewCube の周囲に移動すると ViewCube のすぐ上に表示される [ホーム]アイコンをクリックします。モデルのアイソメ ビューが表示されます。
5. [Ctrl]を押しながら、最後に残った内側の表面(容器の +Y 側のコーナー付近)をクリックします。
6. [セットアップ] [荷重] [圧力]をクリックします。
   1. [大きさ]フィールドに 100 と入力します。
   2. [OK]をクリックします。

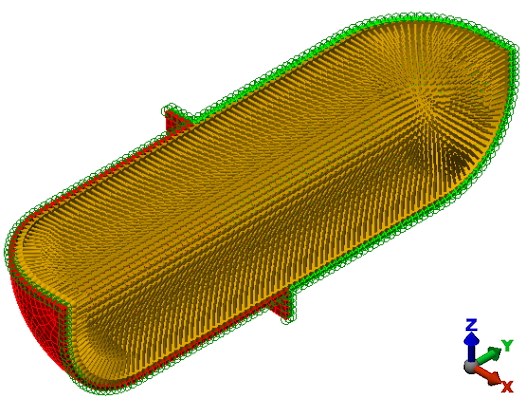

7. [Esc]を押して、現在の選択をクリアします。モデルが次の図のように表示されます。
