分布荷重を適用する

次に、一番上の水平ビームに分布荷重を適用します。

1. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [ライン]コマンドをアクティブにし、マウスをクリックしてドラッグすることにより、モデルの一番上のラインの周囲にボックスを描きます。隣接する斜め部材要素をいっさい選択しないように注意してください。
2. [セットアップ] [梁荷重] [梁の分布荷重]をクリックします。
   1. [大きさ]フィールドに -10 と入力します。
   2. [Z]ラジオ ボタンを選択します。

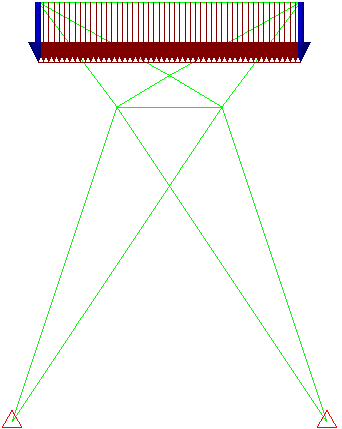

   3. [OK]をクリックします。モデルが次の図のように表示されます。
