PSD を定義する

1. ブラウザ(ツリー表示)で[解析タイプ]見出しを右クリックして、[解析パラメータを編集]を選択します。
2. [解析パラメータ]ダイアログ ボックスの[解析データ]をクリックします。[ランダム応答解析の入力]ダイアログ ボックスが表示されます。
   1. [設計シナリオの固有値解析結果を使用]フィールドに 1 と入力されていることを確認します。このシミュレーションでは、「設計シナリオ 1」で以前に実行した固有値解析の結果が使用されます。
   2. [g 平方/Hz vs. 周波数(Hz)]ラジオ ボタンを選択します。
   3. [減衰比]フィールドに 0.05 と入力します。
   4. [インポート]をクリックします。[データ テーブルをインポート]ダイアログ ボックスが表示されます。
      1. [参照]をクリックします。
      2. チュートリアル モデルを格納したフォルダ内にある psd.csv ファイルを選択します。このファイルは、モデルの解析に使用する PSD を表す、周波数と振幅のカンマ区切り値のリストです。
      3. [開く]をクリックします。[データフォーマット]と[区切り]の設定は既定のままにします。

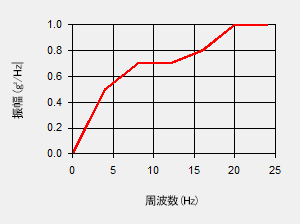

      4. [インポート]クリックして、データをロードします。[周波数]と[振幅]の表に値が入力され、PSD 曲線が次に示すように表示されます。



   5. [OK]をクリックして、PSD 設定を確定します。
3. [OK]をクリックして、解析パラメータを確定します。
