モデルを開く

1. まだ Simulation Mechanical を実行していない場合は、デスクトップ ショートカットまたは Windows® の[スタート]メニューを使用して起動します。[ファイルを開く]ダイアログ ボックスが表示されます。
   • 次の手順をスキップし、手順 3 に進みます。
2. 既に Simulation Mechanical を実行している場合は、クイック アクセス ツールバー(QAT)の [開く]をクリックします。[ファイルを開く]ダイアログ ボックスが表示されます。
   1. [新規作成]または[最近のファイル]オプションが選択されている場合は、ダイアログ ボックスの左上コーナーにある[開く]アイコン()をクリックして、他のファイルを参照します。
   2. チュートリアル モデルを格納したフォルダにナビゲートします。
   3. [ファイル タイプ]ドロップダウン リストの[Autodesk Simulation ファイル]セクションで Autodesk Simulation アーカイブ(*.ach)オプションを選択します。
3. ファイル Radial Comb..ach を選択します。
   1. [開く]をクリックします。
   2. ファイルの展開先フォルダを選択します。

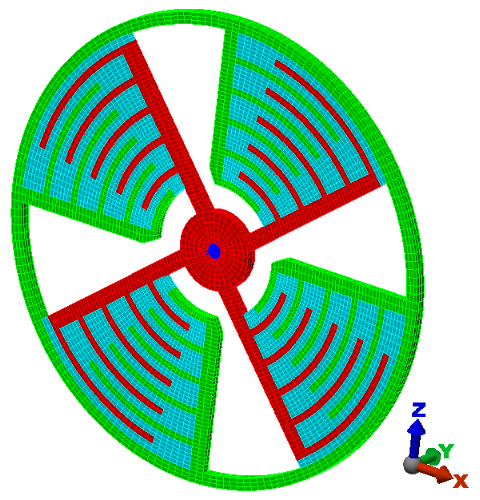

   3. [OK]をクリックします。次に示すように、FEA エディタ環境でモデルが開きます。



   解析タイプは既に「静電界強度と電圧解析」に設定されています。

次へ
