커튼월 단위에서 내포된 그리드를 작성하려면

다음 과정에 따라 커튼월 단위에 내포된 그리드를 작성하십시오. 내포된 그리드는 그리드 내에 있는 그리드입니다. 내포된 각 그리드에는 자체 분할, 셀 할당값, 프레임 및 멀리언이 있습니다. 기본적으로 내포된 그리드에는 프레임이 선택되어 있지 않습니다.

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
2. 건축 객체를 확장한 후 커튼월 단위 스타일을 확장합니다.
3. 커튼월 단위 스타일을 선택합니다.
4. 설계 규칙 탭을 클릭합니다.
5. 왼쪽 창에서 내포된 그리드를 작성할 그리드를 선택합니다.
6. 새 셀 할당값 아이콘을 클릭합니다.

   새 셀 할당값이 셀 할당값 리스트에 표시됩니다.

7. 새 셀 할당값을 클릭하고 해당 할당값의 설명 이름을 입력합니다.
8. 요소 열에서 내포된 그리드를 선택합니다.

   새 그리드가 대화상자의 왼쪽 트리 뷰에 있는 그리드 리스트에 추가됩니다. 1차 그리드를 편집하는 경우 새 그리드는 두 번째 레벨로 추가됩니다. 두 번째 레벨에서 그리드를 편집하는 경우 추가하는 그리드는 세 번째 레벨에 배치됩니다.

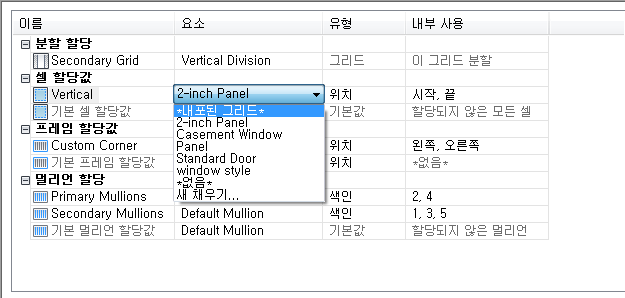

   내포된 그리드 작성



   트리의 새로 내포된 그리드

   주: 그리드 이름을 바꾸려면 오른쪽 창에서 해당 그리드를 선택하고 마우스 오른쪽 버튼을 클릭한 후 이름바꾸기를 클릭하고 새 이름을 입력합니다.
9. 내포된 그리드를 포함하는 셀을 지정합니다.
10. 확인을 클릭합니다.
