DIN 277 표준에 따라 공간 계산 정보

DIN 277은 독일과 독일어권 국가에서 사용되는 영역 계산 표준입니다. AutoCAD Architecture에 포함된 DIN 277 표준에는 다음 절에서 설명하는 DIN 277 규칙의 하위 세트가 포함됩니다.

DIN 277의 공간 분류

DIN 277의 공간 유형 분류는 다음과 같습니다.

Space Type_DIN	정의
A	지붕 있음 모든 면에서 벽이나 커튼월로 완전히 닫힘 벽이나 커튼월이 공간 높이 이상=전체 높이 닫힘
B	지붕 있음 벽이나 커튼월에 의해 일부 닫힘 벽이나 커튼월 중 적어도 하나가 공간보다 낮음=일부 높이 닫힘
C	지붕 없음
외부	외부 공간

DIN 277의 순 영역 유형 분류는 다음과 같습니다.

NetArea Type_DIN	사용 방법
사용	주거, 사무실, 생산, 공예, 실험, 보관, 판매, 교육, 문화, 보건 및 기타 용도
기술	작업, 기계실, 상수도, 난방실, 전기실 등
순환	현관, 복도, 계단, 엘리베이터 등

AutoCAD 객체의 계산 규칙

닫힌 폴리선이나 직사각형과 같은 AutoCAD 객체를 사용하여 연관 공간에서 공제된 공간을 생성할 수 있습니다. 예를 들어 구성 공간 또는 사용할 수 없는 영역을 나타내기 위해 이 작업을 수행할 수 있습니다. AutoCAD 객체는 해당 동작을 조정할 수 있는 객체로 분류할 수 없으므로 DIN 277 표준의 AutoCAD 객체로 형성된 닫힌 공제된 공간에는 다음과 같은 표준 동작이 적용됩니다.

• 순 영역: 닫힌 영역이 순 영역에서 공제됩니다.
• 총 영역: 닫힌 영역이 총 영역에서 공제되지 않습니다.

순 영역 계산

순 경계는 벽 내부에 작성됩니다.

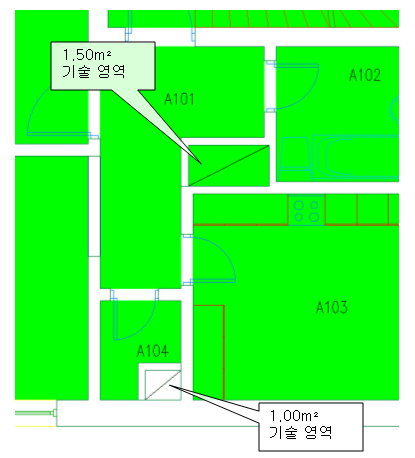

기술 공간: 기술 공간의 영역이 1m ² 이상일 경우 순 경계는 벽의 내부로 계산됩니다. 기술 공간의 영역이 1m ² 미만일 경우에는 공간에 순 경계가 없고 영역은 구조 영역으로 계산됩니다.

총 영역 계산

총 경계는 다음 규칙에 따라 작성됩니다.

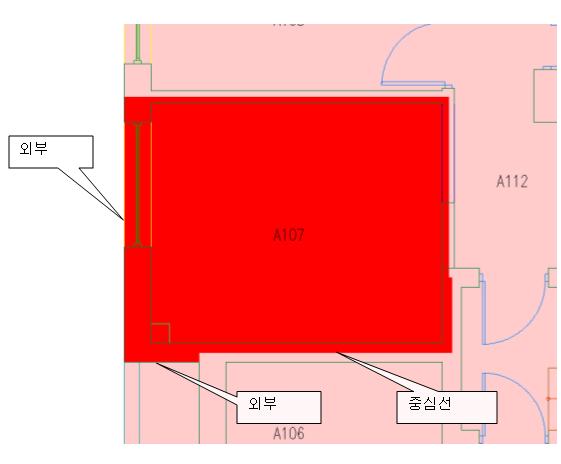

총 영역(Space Type_DIN A)
인접 공간	경계
Space Type_DIN A	벽의 중심선에서 측정됨
Space Type_DIN B 또는 C 또는 인접 공간 없음	벽의 외부 면에서 측정됨
인접 공간이 분류되지 않음(지정되지 않음)	벽의 외부 면에서 측정됨

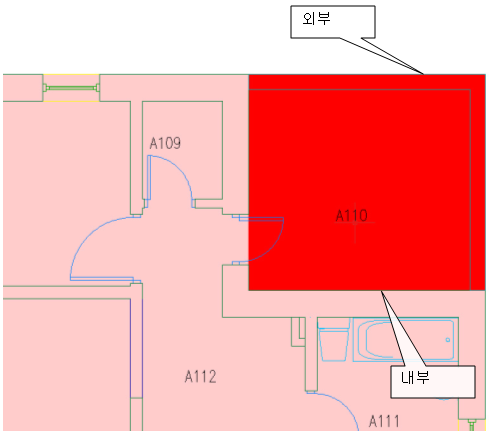

총 영역(Space Type_DIN B)
인접 공간	경계
Space Type_DIN A	벽의 내부 면에서 측정됨
Space Type_DIN B	벽의 중심선에서 측정됨
Space Type_DIN C 또는 인접 공간 없음	벽의 외부 면에서 측정됨
인접 공간이 분류되지 않음(지정되지 않음)	벽의 외부 면에서 측정됨

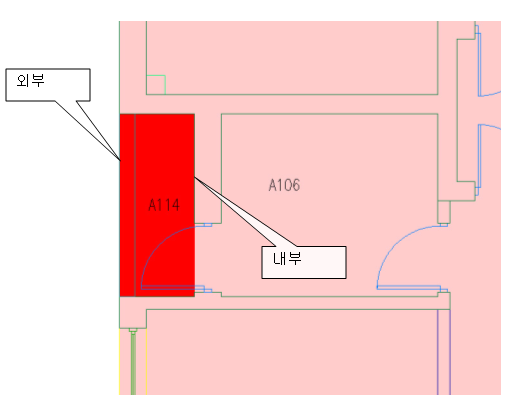

총 영역(Space Type_DIN C)
인접 공간	경계
Space Type_DIN A 또는 B	벽의 내부 면에서 측정됨
Space Type_DIN C	벽의 중심선에서 측정됨
인접 공간 없음	벽의 외부 면에서 측정됨
인접 공간이 분류되지 않음(지정되지 않음)	벽의 외부 면에서 측정됨
