다음 과정에 따라 평면도의 수평 단면 또는 입면을 작성하십시오.
AutoCAD Architecture에서 사용 가능한 은선 컨트롤을 통해 평면도의 수평 단면 및 입면을 작성할 수 있게 되었습니다. 수평 단면 또는 입면을 사용하여 모형에서 "아래로" 볼 수 있습니다. 이전에 사용자는 UCS를 수동으로 변경해야만 이런 효과를 얻을 수 있었습니다. 이제 도구를 사용하여 수평 단면 또는 입면을 작성할 수 있습니다. 이 기능은 테이퍼된 벽의 씰 구성요소에 대한 상세 화면표시를 작성하는 데 유용할 수 있습니다.

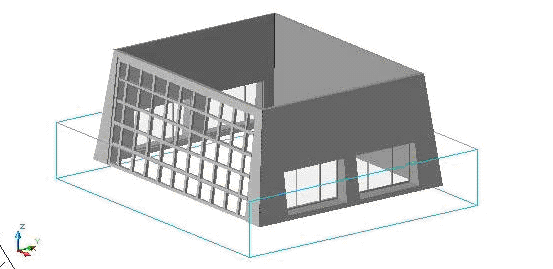

아래 그림은 불규칙한 모양의 건물에 대한 수평 단면선을 표시합니다.
수평 단면선

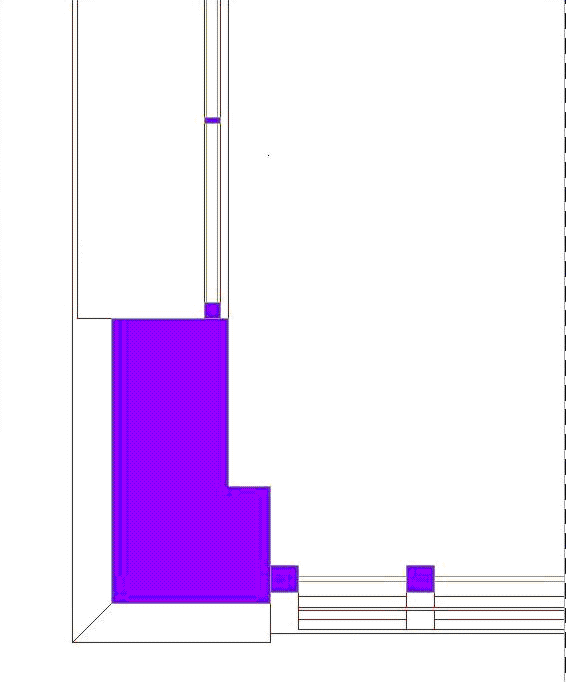

아래 그림은 단면 결과를 보여줍니다. 테이퍼된 벽의 씰 화면표시 및 경사진 커튼월의 올바른 표현을 확인하십시오.
- 기본 도구 팔레트 세트에서 설계 탭을 클릭한 후 수평 단면 도구를 클릭합니다.
필요한 경우 팔레트를 이동하여 사용해야 할 도구를 표시합니다.
주: 또는
을 클릭합니다. - 단면 평면의 첫 번째 점을 지정합니다.
- 단면 평면의 두 번째 구석을 지정합니다.
- 단면 평면의 입면를 지정하고 Enter 키를 누릅니다.
- 단면의 깊이를 지정하고 Enter 키를 누릅니다.
- 2D 또는 3D 단면을 작성하려면에 설명된 대로 단면 작성을 진행합니다.
