매스 요소는 아치, 상자, 원통 및 박공과 같은 특정 쉐이프를 가지는 기본 매개변수 객체입니다. 이들은 AutoCAD Architecture에서 개념 설계(또한 스키마 설계)의 건물 블록으로 기능합니다. 매스 그룹에서 매스 요소를 함께 그룹화하여 예비 견본 또는 매스 모형을 작성할 수 있습니다.
매스 그룹 및 매스 모형
매스 그룹을 작성할 때 특정 순서에 따라 더하고, 빼고, 교차하여 매스 그룹에서 매스 요소의 쉐이프를 통합할 수 있습니다. 매스 그룹의 결과 복합 쉐이프는 개념 건물 설계 또는 매스 모형을 형성합니다. 매스 모형은 건물 모형의 기본 구조 및 비례를 정의합니다.
매스 모형 개발
매스 모형 개발을 계속할 때, 매스 요소를 매스 그룹으로 통합하고, 매스 요소를 더하고, 빼고 교차하여 복잡한 건물 쉐이프를 작성할 수 있습니다.
건물 설계를 반영하는 데 필요한 만큼 매스 그룹에서 매스 요소를 변경할 수 있습니다. 해당 건물 모형을 자세히 나타내도록 매스 그룹에 추가되는 각 매스 요소를 편집할 수 있습니다. 또한 기타 매스 그룹 내에서 매스 그룹을 중첩할 수 있습니다.
모형 탐색기 사용
전체 매스 모형을 작성하려면 모형 탐색기를 사용하거나 현재 도면에서 매스 모형을 작성할 수 있습니다. 또한 매스 모형을 수정하거나 모형 탐색기에서 매스 요소의 관계를 변경할 수 있습니다. 매스 모형을 표시하는 그래픽 영역과 함께 모형 탐색기는 계층 구조에서 모형의 건물 블록을 배열하고 보기 위해 매스 요소 및 매스 그룹을 끌어 놓을 수 있습니다.
매스 견본을 작성하는 동안, AutoCAD ACIS 솔리드를 포함하여 AutoCAD 3차원(3D) 객체로 매스 그룹을 작성할 수 있습니다. 모형 탐색기에서 이러한 매스 견본을 매스 요소와 결합하여 잠재적 설계의 더 복잡한 견본을 허용할 수 있습니다. 그러나 볼륨을 가지고 있는 객체만이 매스 그룹의 모양에 영향을 줍니다. 예를 들어, 두께까지 있는 폴리선은 매스 그룹을 구성하지 않습니다.
매스 모형에서 건물 설계 계속하기
작성한 매스 모형은 매스 모형에서 바닥 플레이트를 슬라이스할 수 있는 프로젝트의 다음 단계로 전달하는 기존 개념을 개선한 것입니다. 공간 계획을 시작하기 위해 바닥판을 공간 경계로 변환하거나 이를 폴리선으로 변환한 다음 벽으로 변환하여 건물 설계를 시작할 수 있습니다.
매스 모형에 대한 화면표시 구성 및 배치
AutoCAD Architecture에서 제공되는 템플릿에서 작성되는 도면에는 매스 요소 및 매스 그룹과 효과적으로 작업할 수 있는 화면표시 구성 및 배치가 들어 있습니다. 예를 들어, 배치에는 두 개의 뷰포트가 있습니다. 하나는 매스 그룹만 표시하는 화면표시 구성에 할당되고 다른 하나는 매스 요소만 표시하는 화면표시 구성에 할당됩니다.
매스 요소의 재료
AutoCAD Architecture에서 재료를 매스 요소에 할당할 수 있습니다. 해당 재료는 렌더되는 경우 와이어프레임 및 작업 음영 뷰로 표시됩니다. 재료는 라인워크 또는 표면 해치와 같은 매스 요소의 개별 구성요소에 대한 특정 설정을 가지고 있습니다.

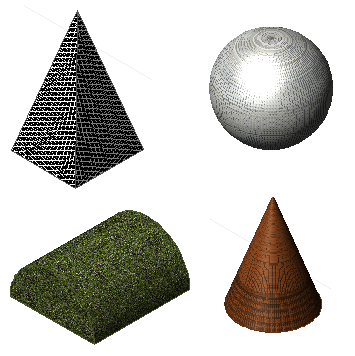

렌더된 뷰에 할당된 재료가 있는 매스 요소
AutoCAD Architecture는 모든 일반 설계 목적에 맞게 미리 정의된 재료를 제공합니다. 이 재료에는 지붕 슬래브에 대한 설정이 포함됩니다. 미리 정의된 재료를 사용하거나 특수 설계로 수정할 수 있습니다. 전체적으로 처음부터 자체 재료를 작성할 수도 있습니다.
매스 요소 및 매스 그룹의 기타 사용
매스 요소 및 매스 그룹을 사용하여 건물 모형의 3D 본체 조각을 작성할 수 있습니다. 예를 들어, 3D 본체 수정자로써 벽에 적용할 수 있습니다.
