Autodesk Architectural Desktop 2006 또는 이전 버전에서 AutoCAD Architecture로 전환하는 경우 공간 계획 기능에서 여러 변경사항을 확인할 수 있습니다. AutoCAD Architecture에서 공간, 영역 및 공간 경계는 건물 모형 내 공간 설계를 위한 포괄적 기법을 제공하기 위해 설계된 새롭고 개선된 기능은 물론 이전에 이러한 다른 객체와 연관된 특성까지 포함하는 하나의 공간 객체로 통합되었습니다.
아래 테이블에는 이전 릴리즈의 객체가 새 버전의 해당 객체에 매핑되어 있습니다.
| 이전 릴리즈 | AutoCAD Architecture |
|---|---|
| 공간 | 공간 |
| 공간 경계 | 공간 |
| 영역 | 공간 |
| 영역 그룹 | 구역 |
| 영역 이름 정의 | 리스트 정의 |
| 영역 그룹 템플릿 | 구역 템플릿 |
| 영역 계산 | 공간 계산 |
공간
현재 공간에는 AutoCAD MEP 작업을 위한 공학 특성뿐만 아니라 AutoCAD Architecture 2015 이전의 공간 및 영역과 연관된 특성이 포함됩니다. 공간은 3D 자유형 객체, 돌출된 3D 공간 또는 2D 공간으로 연관되어 생성될 수 있습니다. 공간에는 기준 영역, 순 영역, 사용 가능한 영역 및 총 영역에 대해 서로 다른 경계가 있을 수 있습니다. 공간은 구역으로 그룹화될 수 있으며 공간 계산에서 처리될 수 있습니다.
공간 경계

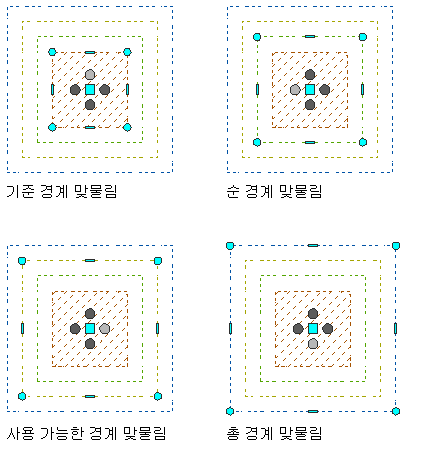

이제 공간 경계는 AutoCAD Architecture 2015 이전 릴리즈에서처럼 별도의 객체가 아니라 공간 객체의 일부입니다. 공간에는 기준 경계, 순 경계, 사용 가능한 경계 및 총 경계가 있습니다. 이전 버전에서 작성된 공간 경계는 이 공간 경계가 들어 있는 도면을 현재 소프트웨어 버전에서 열 때 벽으로 변환됩니다. 관리된 공간은 연관 공간으로 변환됩니다. 공간 경계에는 많은 일람표 특성이 포함되어 있습니다.
공간 경계
영역
영역은 공간으로 통합되어 이제 이전에는 영역의 특성이었던 특성을 포함합니다. 영역별 기능에는 분해 뷰, 이름 정의, 계산 수정자 및 공간 계산이 있습니다. 영역은 이 영역이 포함되어 있는 도면을 열 때 자동으로 공간으로 변환되고 모든 영역 특성은 해당 공간 특성으로 변환됩니다. 새 특성에는 기본값이 사용되고, 영역 도구는 더 이상 필요 없거나 생략됩니다.
영역 그룹 및 구역
영역 그룹은 구역으로 변환되었습니다. 영역 그룹은 이 영역 그룹이 들어 있는 도면을 열 때 자동으로 구역으로 변환되고 모든 영역 그룹 특성은 해당 구역 특성으로 변환됩니다. 새 특성에는 기본값이 사용되고, 영역 그룹 도구는 더 이상 필요 없거나 생략됩니다.
구역은 새로 도입된 객체로, 공간에 대한 그룹화 메커니즘으로 사용됩니다. 구역은 기능, 위치 또는 사용자 정의 시스템에 따라 공간을 그룹화하기 위해 작성될 수 있습니다. 특정 계산 수정자 및 일람표 특성을 구역에 부착할 수 있습니다. 건물의 구조, 공간 범주화 표준 또는 사용자 정의 그룹화 구조를 표현하는 계층적 구역 구조를 작성할 수도 있습니다.
영역 이름 정의 및 리스트 정의
영역 이름 정의는 리스트 정의로 변환되었습니다. 리스트 정의는 프로젝트 전반에서 공간 및 구역에 대한 일관성 있는 이름 지정이 가능하도록 공간 또는 구역 스타일에 지정할 수 있는 이름 리스트입니다. 예를 들어, 리스트 정의에는 침실, 거실 및 욕실 등에 대한 항목을 포함할 수 있습니다. 영역 또는 영역 그룹과 연관된 영역 이름 정의가 들어 있는 도면을 열면 영역 이름 정의가 자동으로 리스트 정의로 변환됩니다. 리스트 정의는 스타일을 통해 변환된 공간 또는 구역에 지정할 수 있습니다.
영역 그룹 템플릿 및 구역 템플릿
영역 그룹 템플릿은 구역 계층에 대한 구조 정의를 제공하는 구역 템플릿으로 변환되었습니다. 사용자는 하위 구역 및 컨텐츠 제한 세트를 사용하여 구역 템플릿을 정의하고 이 정의를 사용하여 도면에서 구역 구조를 작성합니다. 영역 그룹 템플릿은 이 영역 그룹 템플릿이 들어 있는 도면을 열 때 자동으로 구역 템플릿으로 변환됩니다.
영역 계산 및 공간 계산
영역 계산은 공간 계산 기능으로 변환되었습니다. 공간 계산은 마무리된 바닥 평면에 대한 영역 및 둘레 정보를 계산하는 문서 기능입니다. 이 정보는 AutoCAD Architecture에서 스프레드시트, 문자 프로세싱 응용프로그램으로 내보낸 별도의 파일에 표시됩니다. 계산 템플릿은 정보가 일관되고 구조적인 방법으로 표시되도록 합니다. 건축가는 건물 관계자와 고객에게 평면 뷰를 제출하기 위해 공간 계산 기능을 필요로 합니다. 또한 공간 계산은 비용을 계산하고 계약업체에게 작업을 지정하거나 건물의 시설 관리를 구성하기 위해 사용할 수도 있습니다.
