다음 과정에 따라 절단을 생성하십시오. 절단 객체는 작은 교차된 상자로 정의됩니다. 매스 그룹 표식기와 같이 절단 표식기는 도면에서 편리한 위치에 놓일 수 있습니다.
일정한 높이 간격으로 다중 절단을 작성할 수 있습니다. 각 절단에 절단 표식기가 작성됩니다.
절단 객체 생성
- 사용할 도구 팔레트를 열고 절단 도구를 선택합니다.
필요한 경우 이동하여 사용할 도구를 표시합니다.
- 작성할 절단 수를 지정합니다.

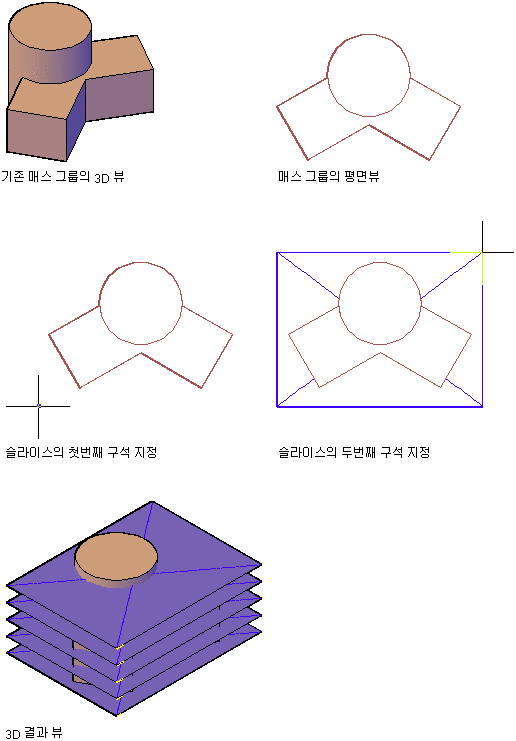

- 절단 표식기의 왼쪽 아래 및 오른쪽 위 구석을 지정합니다. 팁: 도면이 혼잡하지 않게 절단 표식기를 작게 만드십시오.
- 절단 표식기의 회전을 지정합니다.
- 절단의 시작 높이를 입력합니다.
- 절단 사이의 거리를 입력하고 Enter 키를 누릅니다.
- Enter 키를 누르십시오.
