벽을 본체 수정자로 대치하려면

다음 절차에 따라 3D 본체 수정자를 작성한 후 벽 또는 벽 구성요소를 수정자로 대치하십시오. 수정자를 단일 구성요소 벽 또는 다중 구성요소 벽의 선택된 구성요소에 적용할 수 있습니다.

매스 요소, 매스 그룹 또는 기타 매스를 가진 AEC 객체에서 3D 본체 수정자를 작성할 수 있습니다. 객체를 본체 수정자로 정의하려면 먼저 객체를 도면에서 원하는 위치에 배치해야 합니다.

벽 구성요소를 본체 수정자로 대치시키기

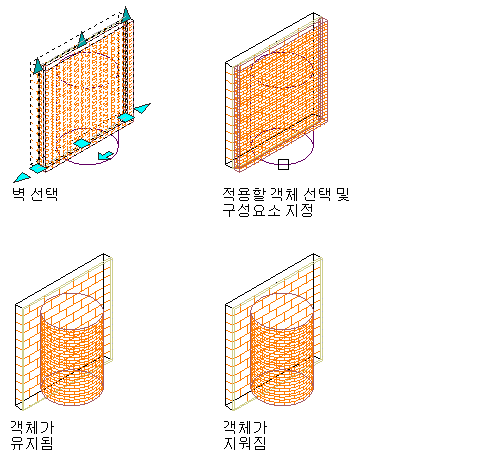

1. 객체를 원하는 위치에 배치하여 벽을 본체 수정자로 대치합니다.
2. 본체 수정자로 대치하려는 벽을 선택합니다.
3. 벽 탭수정 패널본체 수정자 드롭다운추가를 클릭합니다.
4. 벽 또는 벽 구성요소를 대치하려면 객체를 선택합니다.
5. 객체를 대치하려는 벽 구성요소를 선택합니다.
6. 작업에 대하여 대치를 선택합니다.
7. 본체 수정자에 대한 설명을 입력합니다.
8. 원래 객체를 보관하지 않으려면 선택한 객체 지우기를 선택하고, 객체를 도면에 보관하려면 이 옵션의 선택을 해제합니다.
9. 확인을 클릭합니다.
