선과 곡선으로 외부 참조 또는 이미지를 자릅니다.
찾기
폴리선, 원, 호, 타원, 문자, 여러 줄 문자 또는 속성 정의를 사용하여 다른 모든 객체 표시를 자르거나 제거하여 블록, 외부 참조 도면, 이미지 및 객체 가리기 객체의 지정된 부분을 자를 수 있습니다. CLIPIT 도구를 통해 호, 원 또는 폴리선을 사용하여 블록, 외부 참조, 이미지 및 객체 가리기에 대한 자르기 경계를 정의할 수 있습니다.
CLIPIT를 사용하면 일련의 짧은 직선 세그먼트로 호 세그먼트를 횡단하여 곡선 경계로 자를 수 있습니다. 지정된 세그먼트 중간점과 호 간의 최대 거리를 지정하여 호 세그먼트를 횡단하는 데 사용되는 정밀도를 조정합니다.
큰 오류 값을 입력하면 세그먼트 수가 더 적어지고 성능은 더 빨라지지만 호가 덜 부드럽게 표시됩니다. 반대로, 매우 작은 값을 입력하면 호를 따라 자르기가 부드럽게 표시되지만 재생성하는 동안 처리 부담이 더 커집니다.
팁: 성능을 향상시키려면 도면을 작성하는 동안 Enter Max Error Distance for Resolution of Arcs 프롬프트에서 비교적 큰 값을 입력합니다. 도면을 플롯할 준비가 되면 CLIPIT을 다시 사용하고 CLIPIT 프롬프트에서 호 해상도에 대해 작은 오류 값을 지정합니다.
예제
폴리선, 원 또는 호를 그리고 외부 참조된 평면도 부분을 잘라냅니다.

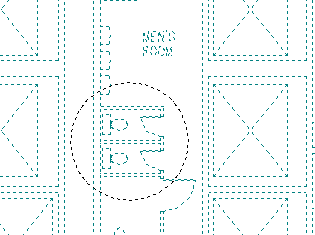

원을 자르기 경계로 선택:

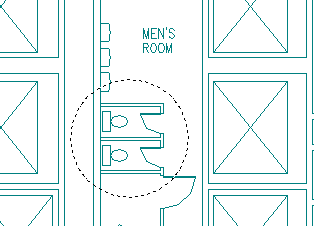

외부 참조 선택:
외부 참조는 원을 자르기 경계로 잘립니다.
파일
clipit.lsp
