선택한 객체를 기준으로 선종류 정의를 작성하고 지정된 LIN(선종류 정의) 파일에 저장합니다.
찾기
선종류는 반복되는 일련의 대시, 점, 쉐이프 및 문자 객체입니다. 표준 AutoCAD PLINE, LINE, POINT, TEXT 및 SHAPE 명령을 사용하여 선종류의 근사치를 그린 다음 MKLTYPE의 객체 선택 프롬프트에서 객체를 선택합니다. MKLTYPE을 사용하여 복합 선종류와 단순 선종류를 모두 정의할 수 있습니다. 복합 선종류를 정의하려면 쉐이프 또는 문자 객체를 선택합니다. MKSHAPE를 사용하면 단순히 객체만 선택하여 쉐이프를 작성할 수 있습니다.
명령: MKLTYPE
".LIN" 파일 선택: <C:\Express\Drawings\acad.lin>: 선종류 파일 이름 및 폴더 경로 입력
선종류 이름 입력: 선종류 이름을 지정합니다.
선종류 설명: 선종류 설명을 지정합니다.
선 정의 시작점: 시작점을 지정합니다.
선 정의 끝점: 끝점을 지정합니다.
객체 선택: 선, 폴리선, 점, 쉐이프 또는 문자 객체를 선택합니다.
주
- 기존 LIN 파일을 선택한 경우 해당 파일이 대체되지만 실제로는 추가된다는 경고가 파일 대화상자에 표시됩니다. 선택한 LIN 파일에 이미 있는 파일과 같은 이름으로 선종류를 작성하는 경우 덮어쓰기 경고가 표시됩니다. 예를 선택하면 기존 선종류를 덮어쓰지만 나머지 파일은 그대로 유지됩니다.
- 빈 세그먼트로 시작하는 선종류를 작성하려는 경우 프로그램에서 정의 시작 위치에 점을 추가합니다.
- PLINEGEN을 1로 설정한 경우 복합 선종류를 사용하여 작성한 폴리선이 쉐이프를 더 잘 표시하는 경우도 있습니다.
- 쉐이프를 사용하여 복합 선종류를 작성하는 경우 현재 UCS의 XY 평면에 있고 대칭되지 않는 쉐이프만 선택할 수 있습니다.
예제
대시 냉수 선종류를 작성합니다.
파일 이름, 선종류 및 설명을 지정한 후 선 정의의 시작점과 끝점을 표시할 점을 선택합니다.
선종류를 정의할 때 사용할 선과 문자 객체를 지정합니다.

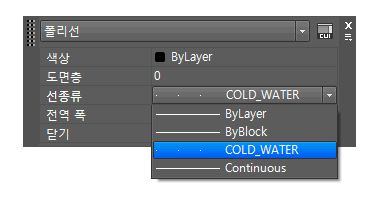

바로 사용할 수 있는 선종류가 로드됩니다.
파일
mkltype.lsp
