PROPULATE(Express Tool)

도면 특성 데이터를 업데이트하고, 나열하거나, 지웁니다.

도면 특성 대화상자의 데이터 필드의 신속한 자동 채우기를 허용합니다. 이 데이터는 DWGPROPS 명령을 통해 표시되거나 Windows 탐색기에서 DWG 파일의 특성을 볼 때 표시됩니다. 도면 특성 데이터를 업데이트하거나, 나열하거나, 현재 도면 또는 도면 폴더에서 제거할 수 있습니다.

미리 정의된 템플릿을 사용하면 PROPULATE에서 도면 폴더의 도면 특성 데이터를 채울 수 있습니다. 적용 가능한 정보에는 문자열, 지정된 속성 블록에서 추출된 속성 값, 부착된 외부 참조, 이미지 및 글꼴 리스트 등이 포함됩니다. 예: 같은 속성의 제목 블록을 사용하는 도면의 전체 프로젝트 폴더가 있습니다. PROPULATE 및 사용자화된 템플릿을 사용하여 각 도면의 각 제목 블록에서 속성 값을 추출하고 이를 해당 도면의 도면 특성 대화상자에 추가할 수 있습니다. 또한 PROPULATE를 사용하여 각 도면에 사용된 외부 참조, 이미지 및 글꼴 리스트를 주석 필드에 삽입할 수 있습니다.

명령: PROPULATE

기본 템플릿 파일: g:₩acad2000₩express₩template.prp

Enter an option [Active template/Edit template/List/Remove/Update] <Update>: 옵션을 입력합니다.

옵션

Active template	도면 특성 필드를 업데이트하는 데 사용할 템플릿 파일을 지정합니다.
Edit template	Propulate 템플릿 파일을 작성하고 편집할 수 있는 대화상자를 시작합니다. 아래의 Propulate 템플릿 편집을 참고하십시오.
List	현재 도면 또는 도면 폴더에 대한 도면 특성을 표시합니다.
Remove	현재 도면 또는 도면 폴더에서 도면 특성을 삭제합니다.
Update	활성 템플릿을 사용하여 현재 도면 또는 도면 폴더에 도면 특성을 채웁니다.

List, Remove 또는 Update 옵션을 선택한 경우 다음 프롬프트가 표시됩니다.

Enter an option [Current drawing/Other drawings] <Current>:

Current drawing	선택한 작업을 현재 로드된 도면 파일에 적용합니다.
Other drawings	선택한 작업을 도면 파일의 지정된 폴더에 적용합니다.

기타 옵션을 선택한 경우 다음 프롬프트가 표시됩니다.

Enter search directory and drawing name: 검색할 시작 폴더 및 도면 이름 또는 와일드카드 문자를 지정합니다.

Search subdirectories? [Yes/No] <Yes>: 하위 폴더를 검색하려면 Yes 또는 No를 입력합니다.

예를 들어 g:₩project₩PG*.dwg를 입력하면 g:₩project 폴더 및 해당 하위 폴더(선택 사항)부터 이름이 PG로 시작하는 모든 도면이 검색됩니다.

Propulate 템플릿 편집

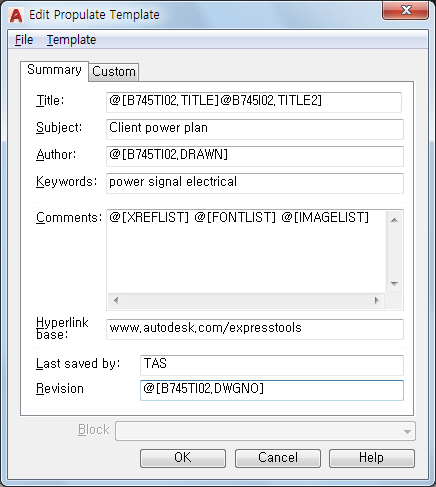

Propulate는 템플릿 파일을 사용하여 도면의 도면 특성 필드에 삽입할 값을 결정합니다. 템플릿 파일을 사용하여 도면 특성 대화상자에 적용할 값 및 해당 값의 위치를 지정하려면 먼저 해당 템플릿 파일을 편집해야 합니다. 원하는 개수의 템플릿을 작성할 수 있지만 활성 템플릿은 한 번에 하나만 존재할 수 있습니다. 기본 템플릿 파일 이름은 template.prp입니다. 기존 템플릿을 편집하거나 새 템플릿을 작성하는 가장 쉬운 방법은 Propulate 템플릿 편집 대화상자를 사용하는 것입니다.

파일 메뉴 옵션

New...	모든 편집 필드를 지우고 새 템플릿 작성을 준비합니다. 확인 버튼을 누르거나 저장 메뉴 옵션 중 하나를 선택하면 새 템플릿 파일 이름을 묻는 프롬프트가 표시됩니다.
Open...	기존 템플릿 파일을 엽니다.
Save	현재 편집 중인 템플릿 파일을 저장합니다.
Save As...	현재 편집 중인 템플릿 파일을 다른 이름으로 저장합니다.

템플릿 메뉴 옵션

Insert Xref list	@[XREFLIST] 명령을 현재 커서 위치에 삽입합니다.
Insert Font list	@[FONTLIST] 명령을 현재 커서 위치에 삽입합니다.
Insert Image list	@[IMAGELIST] 명령을 현재 커서 위치에 삽입합니다.
Insert Attribute	블록 속성 리스트에서 선택한 값을 현재 커서 위치에 삽입합니다.
Make active template	현재 편집 중인 템플릿을 기본 템플릿으로 설정합니다. 편집한 템플릿이 이미 기본 템플릿이거나 아직 파일 이름에 저장되지 않은 경우에는 이 옵션을 사용할 수 없습니다.
Fill from Current Drawing	모든 편집 필드를 지우고 현재 도면의 기존 도면 특성 값으로 채웁니다. 현재 도면을 기반으로 템플릿을 작성하려는 경우에 유용합니다.

템플릿 파일을 편집하려면 해당 필드에 문자를 입력하거나 특수 삽입 옵션 중 하나를 입력합니다. 예를 들어 제목 필드에 Downtown Renovation을 입력하면 이 템플릿으로 처리된 각 도면의 도면 특성 대화상자에 있는 제목 필드에 Downtown Renovation 문자열이 삽입됩니다. 이와 같은 문자열 외에 도면 관련 정보를 추출하여 이 데이터를 도면 특성 대화상자에 삽입하는 데 사용할 수 있는 네 가지 특수 명령이 있습니다.

@[block.attributeTag]	속성 블록에서 속성 태그 값을 추출하여 지정된 필드에 삽입합니다. 예를 들어 작성자 필드에 @[title.drawnby]를 삽입하면 Propulate가 도면에서 속성 블록 명명된 제목을 검색하고, drawnby 속성 필드 값을 추출하여 도면의 도면 특성 대화상자에 있는 작성자 필드에 삽입합니다. 전체 프로젝트에서 공통 블록을 사용하는 경우에는 더 많은 도면에서 해당 특정 속성 값을 반영하도록 업데이트하는 작업이 간편해집니다.
@[XREFLIST]	현재 처리 중인 도면에 부착된 외부 참조 리스트를 삽입합니다. 부착된 외부 참조 앞에는 문자 A가 붙고, 중첩 외부 참조 앞에는 문자 O가 붙습니다. 이 옵션은 주석 필드에서만 작동합니다.
@[FONTLIST]	현재 처리 중인 도면에서 사용 중인 글꼴 리스트를 삽입합니다. 이 옵션은 주석 필드에서만 작동합니다.
@[IMAGELIST]	현재 처리 중인 도면에 부착된 이미지 파일 리스트를 삽입합니다. 이 옵션은 주석 필드에서만 작동합니다.

예: 주석 필드에 @[XREFLIST] @[FONTLIST] @[IMAGELIST]를 입력하면 다음이 생성될 수 있습니다.

Xrefs:
  A  d:\xrefs\1a6
  A  d:\xrefs\2a6
  A  g:\project\work\3a6
 Fonts:
  G:\ACAD2000\support\simplex.shx
  G:\ACAD2000\fonts\txt.shx
  G:\ACAD2000\fonts\ROMANS.shx
 Images:

파일

propulate.arx
